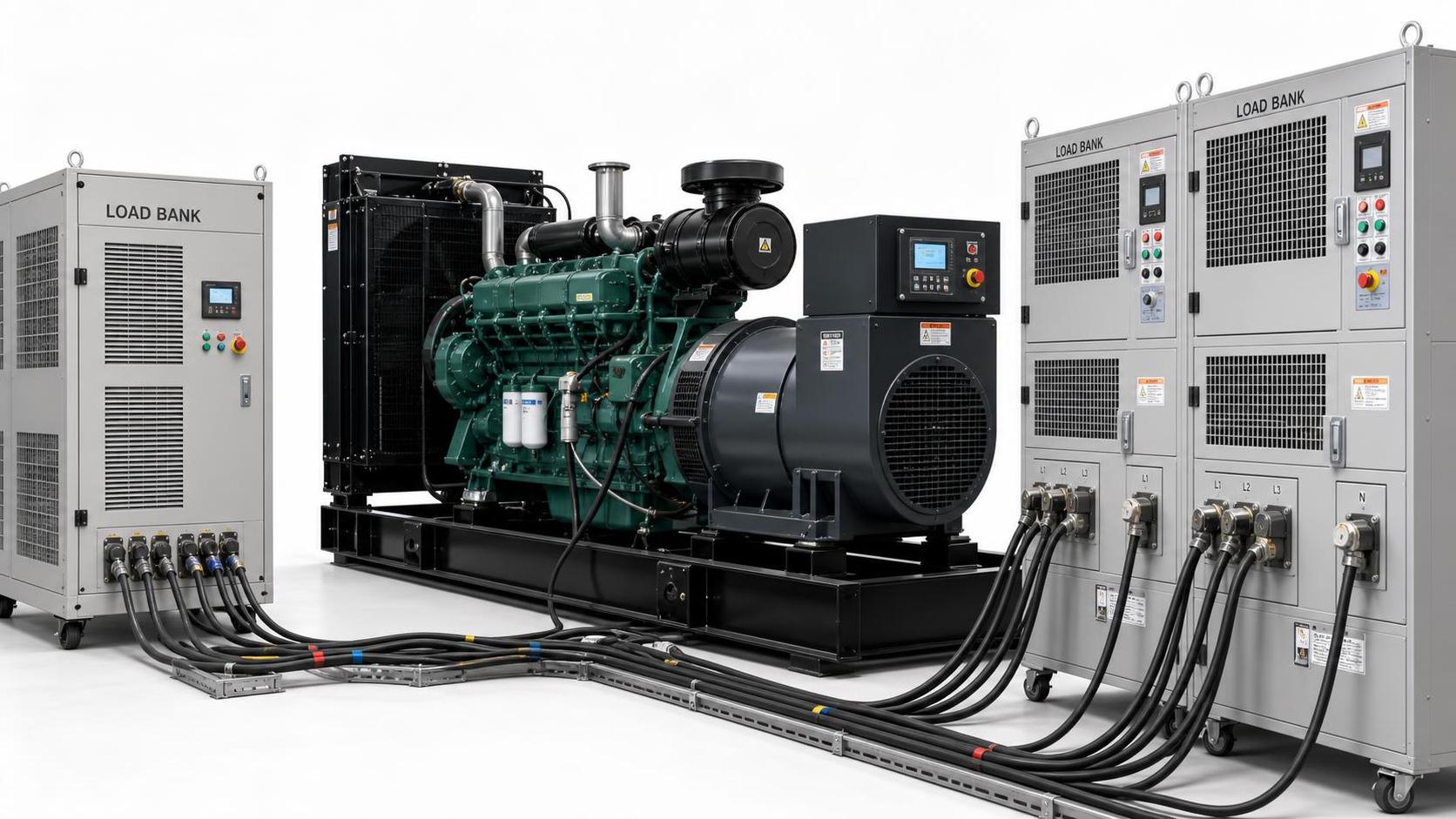

Процедуры испытания дизель-генераторной установки под нагрузкой для приемки на объекте

Когда приемка на объекте зависит от испытаний под реальной нагрузкой

Процедуры испытаний дизель-генераторных установок под нагрузкой часто рассматриваются как стандартный контрольный список, однако их реальная ценность заключается в понимании того, как различные условия эксплуатации меняют приоритеты испытаний. Чтобы система резервного электроснабжения была действительно надежной, испытание с нагрузочным стендом должно имитировать реальные условия, с которыми столкнется генератор. Электрические нагрузки дата-центра существенно отличаются от нагрузок горнодобывающего предприятия или больницы. Именно поэтому приемо-сдаточные испытания на объекте (SAT) никогда не должны проводиться по универсальной схеме. Процедуры испытаний должны соответствовать конкретному применению, чтобы подтвердить эксплуатационные характеристики и предотвратить будущие отказы.

Лица, принимающие решения в компаниях и оценивающие дизель-генераторную установку для критически важного объекта, должны учитывать не только номинальную мощность в кВт. Главный вопрос заключается в том, способна ли установка справляться с профилем нагрузки, воздействием окружающей среды и рабочими циклами конкретного объекта. Генератор, успешно прошедший простое заводское испытание, может отказать во время фактического отключения электроснабжения, если протокол приемо-сдаточных испытаний на объекте не учитывал переходные нагрузки, температуру окружающей среды или гармонические искажения. Понимание этих нюансов — первый шаг к обеспечению электроснабжения, которое действительно защищает рабочие процессы.

Почему различия в профиле нагрузки меняют приоритеты испытаний

Самая распространенная ошибка при приемке на объекте — предположение, что все испытания дизель-генераторных установок под нагрузкой одинаковы. На практике профиль нагрузки больницы полностью отличается от профиля нагрузки завода. В больнице обычно используется сочетание критически важного оборудования жизнеобеспечения, диагностической визуализационной техники и систем HVAC, создающих резкие ступенчатые изменения нагрузки. На заводе, напротив, могут применяться мощные электродвигатели, вызывающие высокие пусковые токи. Эти различия означают, что процедура испытаний должна быть сосредоточена на разных эксплуатационных параметрах.

Для дата-центра главным приоритетом является стабильность напряжения и частоты в переходных режимах. Даже небольшое падение может привести к сбою серверов. Для шахты основное внимание может уделяться способности генератора выдерживать продолжительную высокую нагрузку в пыльной среде с высокой температурой. Испытание с нагрузочным стендом должно быть разработано с учетом этих конкретных условий. Именно здесь исходный производитель, такой как Guangdong Yundong Diesel Generator (EPOWER), создает дополнительную ценность, адаптируя конфигурацию испытаний к фактическим условиям объекта, а не предлагая универсальную процедуру.

Как определить критический тип нагрузки для вашего объекта

Перед проведением испытания под нагрузкой необходимо выполнить аудит нагрузки. Это означает определение нелинейных нагрузок, нагрузок с высоким пусковым током и нагрузок, чувствительных к качеству электроэнергии. Например, современное медицинское оборудование для визуализации часто создает гармоники, с которыми стандартная дизель-генераторная установка может не справиться без надлежащей фильтрации. Приемо-сдаточное испытание на объекте, в котором не учитываются гармонические искажения, оставит объект уязвимым.

В таблице ниже представлены типичные характеристики нагрузки для различных объектов и параметры, которые должно подтвердить испытание под нагрузкой. Это помогает разработать процедуру испытаний, одновременно строгую и соответствующую конкретным условиям.

Сценарии, в которых условия окружающей среды меняют испытания

Одним из наиболее часто упускаемых из виду факторов в процедурах испытаний дизель-генераторных установок под нагрузкой являются температура окружающей среды и высота над уровнем моря. Генератор, рассчитанный на 1000kW на уровне моря, может выдавать только 850kW в высокогорной шахте. Аналогично, установка, работающая в жарком пустынном климате, будет иметь другую выходную мощность по сравнению с установкой, работающей в умеренном климате. Приемо-сдаточное испытание на объекте должно проводиться в фактических условиях объекта либо, как минимум, с использованием скорректированных настроек нагрузочного стенда.

Например, больнице в горном регионе необходимо проверить, способен ли генератор выдерживать полную нагрузку в жаркий летний день. Если испытание проводится на прохладном заводе, его результаты будут вводить в заблуждение. Guangdong Yundong EPOWER часто рекомендует добавлять запас безопасности на снижение мощности, если объект работает в экстремальных условиях. Это не является неисправностью оборудования, а представляет собой физическую реальность, которую необходимо учитывать в процедуре испытаний под нагрузкой. Если этого не сделать, может возникнуть ложное ощущение безопасности.

Влияние высоты и температуры на эксплуатационные характеристики

При проведении испытания под нагрузкой система управления дизель-генераторной установки должна быть настроена с учетом условий окружающей среды. Например, двигатель с турбонаддувом лучше компенсирует влияние высоты, чем атмосферный двигатель. Нагрузку на стенд следует подавать поэтапно, внимательно отслеживая реакцию генератора. Если двигатель испытывает трудности с поддержанием частоты или температура повышается слишком быстро, нагрузку может потребоваться уменьшить.

Распространенный сценарий — объект устанавливает генератор на основании стандартной номинальной мощности, но не испытывает его при фактической температуре на объекте. Позднее, во время летнего отключения электроснабжения, установка отключается. Процедура испытаний под нагрузкой должна включать работу при высокой температуре для проверки эффективности системы охлаждения. Это особенно важно для бесшумных или закрытых установок, в которых отвод тепла ограничен.

Понимание различий между активной и реактивной нагрузкой

Во многих процедурах испытаний под нагрузкой используются только активные нагрузочные стенды, имитирующие простые нагревательные нагрузки. Однако реальные объекты имеют индуктивные нагрузки, например электродвигатели и трансформаторы. Дизель-генераторная установка, хорошо работающая при испытании на активной нагрузке, может отказать при подключении реактивной нагрузки. Это критически важное различие для таких объектов, как заводы и шахты, где электродвигатели составляют значительную часть нагрузки.

Надлежащее приемо-сдаточное испытание на объекте должно включать компонент реактивной нагрузки или использовать испытание коэффициента мощности. В дата-центре нагрузка часто имеет опережающий коэффициент мощности из-за систем UPS, что может вызвать проблемы с регулированием напряжения. Автоматический регулятор напряжения (AVR) генератора должен быть способен справляться с этим. Если при испытании используются только активные нагрузки, такие проблемы остаются незаметными. Распространенной ошибкой является предположение, что успешное прохождение испытания на активной нагрузке гарантирует полную работоспособность.

Что необходимо проверить во время испытания на реактивной нагрузке

При проведении испытания с реактивными нагрузками необходимо контролировать регулирование напряжения и способность генератора поддерживать коэффициент мощности. Дизель-генераторная установка надежного производителя, такого как EPOWER, предлагающего установки с двигателями Perkins или Cummins, обычно способна работать при коэффициенте мощности 0.8 с отстающим током. Однако испытание должно подтвердить это при различных условиях нагрузки. Если на объекте имеется значительное количество нелинейных нагрузок, гармонический анализ также должен быть включен в процедуру.

В таблице ниже показаны типичные различия между испытаниями на активной и реактивной нагрузке, а также то, какие параметры каждое из них подтверждает для дизель-генераторной установки.

Распространенные ошибки во время приемо-сдаточных испытаний на объекте

Часто упускается из виду испытание дизель-генераторной установки в сценарии полного сброса нагрузки. При реальном отключении электроснабжения нагрузка может внезапно отключиться. Генератор должен быть способен выдержать режим превышения оборотов без отключения. Это особенно важно для дата-центров, где устройство автоматического ввода резерва может сработать очень быстро. Приемо-сдаточное испытание на объекте должно включать внезапный сброс нагрузки для проверки реакции регулятора.

Еще одна распространенная ошибка — игнорирование топливной системы. Испытание, продолжающееся несколько часов, может не выявить проблемы, связанные с загрязнением топлива или наличием воздуха в топливопроводах. Для больницы или шахты, которым требуется длительная автономная работа, необходимо более продолжительное испытание на выносливость с циклическим изменением нагрузки. Дизель-генераторную установку следует испытывать с фактическим топливным баком и системой подачи топлива, чтобы убедиться в отсутствии засоров или утечек под нагрузкой.

Как избежать этих упущений

Чтобы избежать этих ошибок, план приемо-сдаточных испытаний на объекте должен быть проверен инженером, знакомым с конкретным применением. Процедура должна включать перечень условий, подлежащих проверке, таких как температура окружающей среды, качество топлива и тип нагрузки. Также целесообразно проконсультироваться с производителем относительно известных ограничений конкретной модели дизель-генераторной установки. Например, установка с двигателем Scania может иметь иную переходную характеристику по сравнению с установкой с двигателем Yuchai.

Практический подход заключается в создании контрольного списка, охватывающего профиль нагрузки, факторы окружающей среды и конкретные этапы испытаний. Это гарантирует, что испытание будет не просто формальностью, а полноценным подтверждением работоспособности системы резервного электроснабжения. Цель состоит в выявлении любых слабых мест до того, как генератор потребуется в чрезвычайной ситуации.

Следующие шаги для надежной приемки на объекте

Главный вывод заключается в том, что процедуры испытаний дизель-генераторных установок под нагрузкой должны адаптироваться к фактическим условиям объекта. Универсальные испытания часто не выявляют критические проблемы, которые проявляются только в конкретных условиях. Начните с определения профиля нагрузки и условий окружающей среды на вашем объекте. Затем разработайте процедуру испытаний, включающую активные и реактивные нагрузки, испытания в переходных режимах и продолжительные испытания.

Для лиц, принимающих решения, следующим шагом должна стать работа с поставщиком, понимающим эти нюансы. Guangdong Yundong EPOWER как исходный производитель предлагает возможность адаптировать процедуру испытаний к конкретному применению. Независимо от того, идет ли речь о больнице, шахте или дата-центре, проверка генераторной установки в реальных условиях — единственный способ убедиться, что она сработает тогда, когда это необходимо. Уделите время проверке плана испытаний и убедитесь, что он охватывает все критически важные моменты для вашего конкретного сценария.
