Система управления энергопитанием EPOWER включает шесть систем, в том числе систему испытания генераторной установки, высокомощный нагрузочный шкаф, переключающий шкаф ATS, шкаф распределения электроэнергии, параллельный шкаф генераторов и шкаф накопления фотоэлектрической энергии. Благодаря отличным комплексным характеристикам она внесла значительный вклад в сферу электробезопасности. Как ядро интеллектуального решения в области электропитания, система управления энергопитанием, за счет тесного взаимодействия шести основных модулей — системы испытания генераторной установки, высокомощного нагрузочного шкафа, переключающего шкафа ATS, шкафа распределения электроэнергии, параллельного шкафа и шкафа накопления фотоэлектрической энергии — выстроила полную технологическую цепочку, охватывающую контроль электропитания, моделирование нагрузки, интеллектуальное переключение, точное распределение и экологичное накопление энергии. Ниже приведен углубленный анализ с профессионально-технической точки зрения:

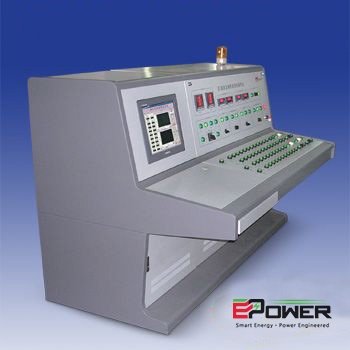

1. Система испытания генераторной установки:

Интеллектуальный центр всесторонней проверки производительности, подобный строгому «энергетическому арбитру». Он использует прецизионные датчики и интеллектуальные алгоритмы для комплексного контроля ключевых показателей, таких как выходная мощность, стабильность напряжения и колебания частоты генераторной установки, точно выявляет потенциальные проблемы и гарантирует, что установка всегда находится в наилучшем состоянии.

(I) Основная технологическая архитектура

Система объединяет высокоточный матричный набор датчиков (трансформаторы напряжения/тока, датчики температуры, датчики вибрации) и промышленный модуль сбора данных, а также использует алгоритм диагностики неисправностей на основе ИИ для мониторинга всех параметров генераторной установки в реальном времени. Ключевые показатели испытаний включают:

• Электрические характеристики: коэффициент искажения формы выходного напряжения (≤5%), стабильность частоты (±0,5% от номинальной частоты), коэффициент регулирования напряжения (≤±0,5%)

• Механические характеристики: температура подшипника (порог предупреждения 120℃), амплитуда вибрации (класс ISO 1940 G2.5)

• Показатели выбросов: концентрация NOx (с учетом системы последующей обработки для стандарта выбросов National VI)

(II) Технология динамических испытаний

Используя программируемый модуль переменной нагрузки AC, система поддерживает линейные/ступенчатые испытания при нагрузке 0–100% от номинальной и моделирует следующие типовые рабочие условия:

. Испытание характеристики холодного пуска: время запуска ≤15 с при -20℃, время нарастания напряжения ≤3 с

. Испытание перегрузочной способности: непрерывная работа при 110% нагрузки в течение 1 часа, работа при 150% нагрузки в течение 1 минуты без отклонений

. Испытание на повышение температуры: повышение температуры обмотки статора ≤120K (изоляция класса B), повышение температуры подшипника ≤80K

(III) Управление замкнутым циклом данных

Через протокол OPC UA и систему управления хост-компьютером формируется отчет о состоянии установки, содержащий более 300 параметров, а нейронная сеть LSTM используется для прогнозирования срока службы компонентов и реализации профилактического обслуживания (MTBF увеличен на 30%). Обычно применяется для калибровки характеристик перед заводскими испытаниями генераторной установки и при эксплуатации и обслуживании, обеспечивая погрешность нагрузочной способности установки ≤2%.

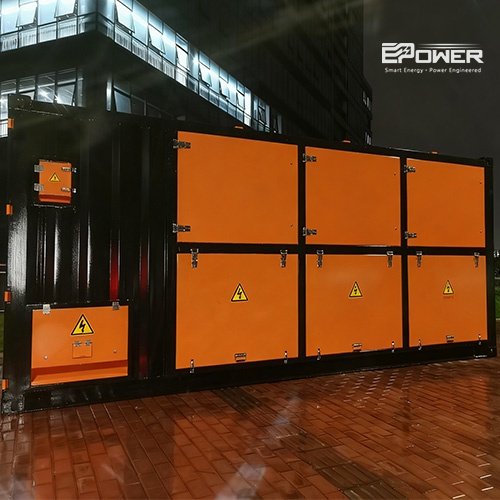

2. Высокомощный нагрузочный шкаф:

Как промышленная платформа проверки для моделирования экстремальных рабочих условий, высокомощный нагрузочный шкаф широко используется в сфере центров обработки данных как «камень преткновения для электроэнергии». Он может моделировать сценарий сверхвысокого энергопотребления при одновременной работе множества серверов, позволяя испытывать генераторную установку в таких экстремальных условиях, закаляя ее превосходную способность к электроснабжению и обеспечивая бесперебойность питания центра обработки данных.

(I) Технология моделирования нагрузки

Благодаря модульной конструкции чисто резистивных/индуктивных/емкостных нагрузочных блоков максимальная нагрузочная мощность одного шкафа может достигать 5000kVA, со следующими техническими характеристиками:

• Точность нагрузки: регулируемый коэффициент мощности 0,8–1,0, точность ступени нагрузки ≤0,1% от номинальной мощности

• Динамический отклик: ступень нагрузки 10%–90%, время восстановления напряжения ≤0,5 с (с реактором магнитного насыщения)

• Система теплового управления: двухконтурная схема с принудительным воздушным охлаждением + жидкостным охлаждением, температура на входе воздуха контролируется на уровне 25±2℃, повышение температуры на выходе воздуха ≤40℃

(II) Специализированное решение для испытаний в центрах обработки данных

Для резервной схемы электропитания «N+1» в центре обработки данных нагрузочный шкаф поддерживает:

. Испытание на подачу гармоник: моделирование 1–50-й гармоники (THD≤8%) для проверки фильтрующей способности генераторной установки

. Мгновенная импульсная нагрузка: ударное испытание при 200% номинального тока в течение 100 мс для оценки демпфирующих характеристик ротора генератора

. Испытание распределения тока при параллельной работе: при параллельном соединении нескольких установок погрешность распределения активной/реактивной мощности составляет ≤5% (с цифровым контроллером мощности)

(III) Механизм защиты безопасности

Оснащается быстродействующим предохранителем (отключающая способность 100kA), защитой от перегрева (автоматическая разгрузка при отказе вентилятора) и системой мониторинга дуги (время отклика ≤10 мс), чтобы обеспечить безопасность и управляемость процесса испытаний. В одном проекте центра облачных вычислений был проведен 72-часовой непрерывный тест на полной нагрузке для проверки способности установки к непрерывной работе в среде 40℃, что обеспечило значение PUE центра обработки данных ≤1,5.

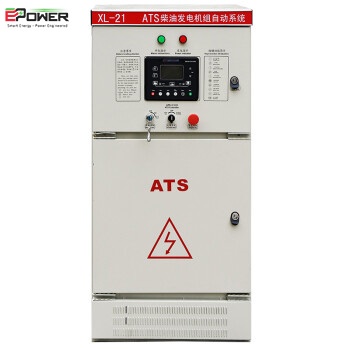

3. Переключающий шкаф ATS:

Система защиты питания с бесперебойным переключением на миллисекундном уровне; переключающий шкаф ATS можно назвать «энергетическим телохранителем». Когда городская сеть внезапно выходит из строя, он мгновенно выполняет переключение и бесшовно подключается к резервному генератору, обеспечивая непрерывное электроснабжение и создавая надежную линию безопасности для таких важных объектов, как больницы и центры обработки данных.

(I) Основная технология управления

Используется интеллектуальный переключатель с тремя положениями (сеть 1 / сеть 2 / генерация), интегрированный с:

• Модулем синхронного контроля: автоматическая синхронизация при разнице напряжения ≤10%, разнице частоты ≤0,5Hz, разнице фаз ≤15°

• Алгоритмом быстрого переключения: время переключения от отключения сети до питания от генератора ≤80 мс (типичное значение 50 мс)

• Двойной блокировкой питания: двойная защита механической и электрической блокировкой для предотвращения обратного потока энергии

(II) Отраслевые индивидуальные решения

. Медицинский сценарий: конфигурация резервного питания от аккумулятора (поддержка питания цепи управления в течение 4 часов), поддержка переключения без прерывания, соответствие требованиям ИТ-изолированной системы питания в операционной

. Центр обработки данных: архитектура ATS с двойной шиной, поддержка онлайн-обслуживания (MTTR≤15 минут) и совместная работа с системой управления батареями BMS для достижения холодного резервирования при переключении

. Промышленное применение: с функцией плавного пуска двигателя (снижает пусковой ток на 30%–50%), подходит для ударных нагрузок, таких как воздушные компрессоры и водяные насосы

(III) Конструкция надежности

Степень защиты шкафа IP54, внутри используются посеребренные контакты (контактное сопротивление ≤50μΩ), механический ресурс ≥100 000 циклов, пройдено 100 последовательных испытаний на переключение без отказов, что обеспечивает стабильную работу в диапазоне -40℃~+70℃ и соответствует стандарту IEC 60947-6-1.

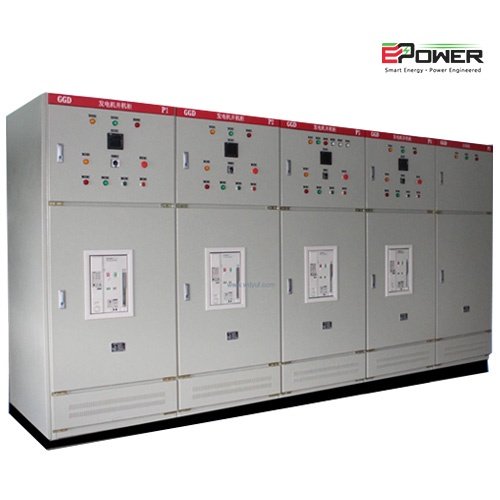

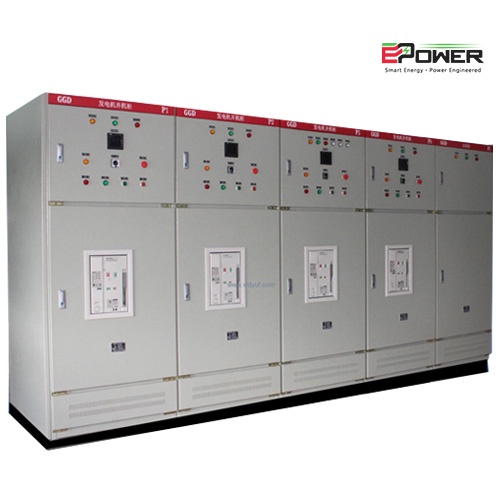

4. Шкаф распределения электроэнергии:

Комплексное решение для интеллектуального распределения электроэнергии. Шкаф распределения электроэнергии подобен «энергетическому управляющему»: он рационально распределяет выходную мощность генератора и точно контролирует ток и напряжение в соответствии с потребностями в энергии разных зон и оборудования, обеспечивая стабильную и упорядоченную работу каждого энергоблока и предотвращая риски перегрузки и короткого замыкания.

(I) Технология электрического проектирования

Используется модульная конструкция и поддерживается номинальный ток 100A–6300A. Ключевые технологии включают:

• Шинная система: площадь поперечного сечения медной шины рассчитана исходя из 1,2-кратного номинального тока, поверхность луженая (повышение температуры ≤60K), стойкость к короткому замыканию 50kA/1s

• Защитное устройство: оснащено автоматическим выключателем в литом корпусе (отключающая способность 50kA), устройством защитного отключения по остаточному току (срабатывание 30mA/0,1s), устройством защиты от перенапряжения (In=50kA)

• Интеллектуальный мониторинг: встроенный счетчик электроэнергии (точность уровня 0,5S), поддержка связи Modbus RTU/RS485, мониторинг в реальном времени трехфазного напряжения/тока, активной/реактивной мощности и параметров качества электроэнергии

(II) Решения по адаптации к отрасли

. Промышленное распределение электроэнергии: конфигурация модуля управления двигателем (поддержка звезда-треугольник/плавный пуск), защита от перегрузки с обратнозависимой временной характеристикой и адаптация к частотно-регулируемому оборудованию производственной линии

. Коммерческие здания: использование предоплаченной системы управления энергопотреблением, поддержка беспроводной передачи 4G, реализация поэлементного учета (точность ≤1%) и балансировки нагрузки

. Сценарии новой энергетики: резервирование интерфейса фотоэлектрической/накопительной системы, поддержка двустороннего потока энергии и конфигурация устройства защиты от обратного тока (порог срабатывания ≤5% от номинальной мощности)

(III) Технология оптимизации энергоэффективности

Динамическая регулировка отводов трансформатора посредством интеллектуальных алгоритмов (точность регулирования напряжения ±2,5%) в сочетании с мониторингом коэффициента загрузки в реальном времени (экономичный диапазон работы 40%–70%) позволяет добиться общего повышения энергоэффективности на 5%–8%. В одном проекте промышленного парка за счет управления гармониками (THD≤10%) и компенсации реактивной мощности (коэффициент мощности ≥0,95) потери в линии были снижены на 12%.

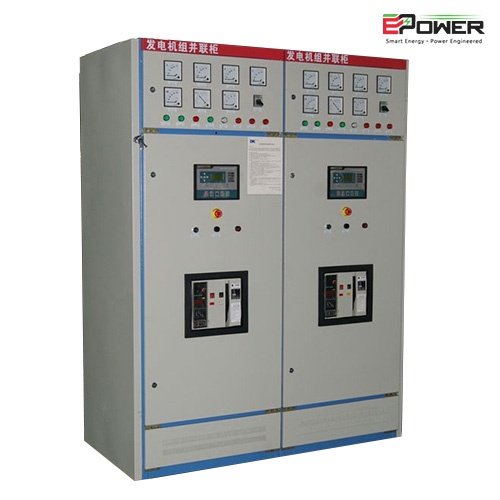

5. Параллельная система:

Существует три типа: ручная, автоматическая и полностью автоматическая.

Полностью автоматический параллельный шкаф использует модули параллельного управления, такие как Deepsea и Zhongzhi, а также импортируемый программируемый контроллер PLC, который может управлять генераторными установками, оснащенными различными типами регуляторов скорости, и обеспечивать, чтобы разница в распределении нагрузки установки не превышала 5%, автоматическое распределение нагрузки, автоматическое планирование, управляемое программируемым контроллером, автоматическое включение при изменении нагрузки, декуплирование и аварийный автоматический запуск, и т. д.



6. Шкаф накопления фотоэлектрической энергии:

Как основной носитель управления зеленой энергией, шкафы накопления фотоэлектрической энергии идут в ногу с «зелёным» трендом: днем они поглощают солнечную энергию и преобразуют ее в запасаемую электрическую энергию, а ночью или в периоды пикового потребления — высвобождают ее, что позволяет не только экономить энергию и сокращать выбросы, но и «срезать пики и заполнять провалы», оптимизируя распределение энергии. Эти пять крупных направлений тесно взаимодействуют, предоставляя стабильные, эффективные и интеллектуальные решения по управлению энергией для множества сфер, таких как промышленность, коммерция и сфера жизнеобеспечения населения.

(I) Конфигурация технологий накопления энергии

Используется аккумуляторный блок на основе литий-железо-фосфата (плотность энергии ≥140Wh/kg), интегрированный с:

• Системой управления батареями BMS: обеспечивает балансировку батарей (разница напряжения одной ячейки ≤5mV), защиту от перезаряда/переразряда (время отклика ≤20 мс), предупреждение о тепловом разгоне (срабатывание при градиенте температуры ≥5℃/мин)

• Двунаправленным преобразователем: КПД ≥98% (номинальная мощность), поддержка режимов управления PQ/Vf, THD тока при подключении к сети ≤3% (полная нагрузка)

• Системой управления энергией: на основе алгоритма MPPT (КПД ≥99,5%), в сочетании с данными метеопрогноза, оптимизируется стратегия заряда и разряда (эффективность использования разницы цен пик/провал увеличена на 40%)

(II) Технология координации системы

. Дополнение фотоэлектрической генерации дизель-генератором: при недостаточности фотоэлектрической мощности генераторная установка запускается автоматически (время отклика ≤30 с), а мощность нескольких источников распределяется равномерно посредством droop control

. Срезание пиков и заполнение провалов: высвобождение накопленной энергии (глубина разряда ≤80%) в период пикового потребления (10:00–16:00), зарядка в период провала (23:00–7:00) и снижение платы за электрическую мощность по спросу более чем на 30%

. Аварийный резерв: поддержка функции black start (емкость накопления обеспечивает 30 минут аварийного электроснабжения), совместная работа с ATS для бесшовного переключения между режимами off-grid/grid

(III) Конструкция адаптации к окружающей среде

Шкаф использует антикоррозионное покрытие C4-H (испытание в соляном тумане ≥1000 часов), встроенный кондиционер постоянной температуры (точность контроля температуры ±2℃), поддерживает эксплуатацию в среде -25℃ ~ +55℃, степень защиты IP65, подходит для сложных сценариев, таких как высокогорные районы (высота ≥4000m) и прибрежные зоны. В одном проекте пограничного поста благодаря конфигурации накопителя 10kWh достигнут уровень самообеспечения за счет фотоэлектрической генерации ≥85%, а ежегодные выбросы CO₂ сокращены на 12 тонн.

Системное взаимодействие и технические преимущества:

Пять модулей глубоко интегрированы с системой управления PLC через промышленный Ethernet (скорость передачи 1Gbps) для достижения:

A. Полная автоматизация процесса испытание — нагрузка — переключение — распределение — накопление энергии, цикл сбора данных ≤50 мс;

B. Замкнутый цикл диагностики неисправностей: данные испытания генератора синхронизируются с нагрузочным шкафом в реальном времени, а аномальные параметры запускают автоматическое отключение

C. Стратегия оптимизации энергии: данные шкафа накопления фотоэлектрической энергии подключаются к распределительному шкафу для динамической корректировки приоритета распределения нагрузки

Система управления энергопитанием EPOWER стала ключевой технологией промышленной электробезопасности и зеленой энергетической трансформации благодаря надежности электроснабжения 99,99% (MTBF≥80000 часов), коэффициенту энергосбережения 20% и цифровому управлению на протяжении всего жизненного цикла. Техническая поддержка продолжает обеспечивать развитие центров обработки данных, интеллектуальных сетей, новой энергетики и других стратегических направлений.
