Hệ thống quản lý điện EPOWER bao gồm sáu hệ thống, gồm hệ thống kiểm tra tổ máy phát điện, tủ tải công suất lớn, tủ chuyển mạch ATS, tủ phân phối điện, tủ song song máy phát và tủ lưu trữ năng lượng quang điện. Với hiệu suất tổng thể vượt trội, hệ thống đã đóng góp quan trọng cho lĩnh vực bảo đảm nguồn điện. Là cốt lõi của giải pháp điện thông minh, hệ thống quản lý điện đã xây dựng một hệ thống công nghệ toàn chuỗi bao phủ kiểm tra điện năng, mô phỏng tải, chuyển mạch thông minh, phân phối chính xác và lưu trữ năng lượng xanh thông qua sự phối hợp sâu giữa sáu mô-đun cốt lõi: hệ thống kiểm tra tổ máy phát điện, tủ tải công suất lớn, tủ chuyển mạch ATS, tủ phân phối điện, tủ song song và tủ lưu trữ năng lượng quang điện. Dưới đây là phân tích chuyên sâu từ góc độ chuyên môn và kỹ thuật:

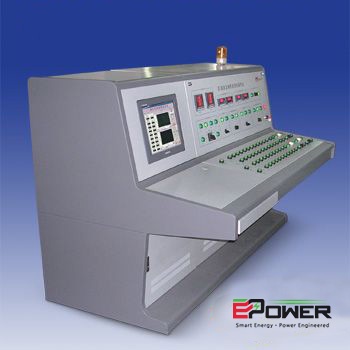

1. Hệ thống kiểm tra tổ máy phát điện:

Trung tâm thông minh để xác minh hiệu suất toàn diện, giống như một “trọng tài điện” nghiêm ngặt. Hệ thống sử dụng cảm biến chính xác và thuật toán thông minh để kiểm tra toàn diện các chỉ số then chốt như công suất đầu ra, độ ổn định điện áp và dao động tần số của tổ máy phát điện, xác định chính xác các vấn đề tiềm ẩn và bảo đảm tổ máy luôn ở trạng thái tốt nhất.

(I) Kiến trúc công nghệ cốt lõi

Hệ thống tích hợp ma trận cảm biến độ chính xác cao (biến áp điện áp/dòng điện, cảm biến nhiệt độ, cảm biến rung) và mô-đun thu thập dữ liệu cấp công nghiệp, đồng thời sử dụng thuật toán chẩn đoán lỗi dựa trên AI để giám sát thời gian thực mọi thông số của tổ máy phát điện. Các chỉ số kiểm tra cốt lõi bao gồm:

Hiệu suất điện: tỷ lệ méo dạng sóng điện áp đầu ra (≤5%), độ ổn định tần số (±0,5% tần số định mức), tỷ lệ điều chỉnh điện áp (≤±0,5%)

Hiệu suất cơ khí: nhiệt độ ổ trục (ngưỡng cảnh báo 120℃), biên độ rung (cấp ISO 1940 G2.5)

Chỉ số phát thải: nồng độ NOx (phù hợp với hệ thống xử lý sau của tiêu chuẩn khí thải Quốc gia VI)

(II) Công nghệ kiểm tra động

Sử dụng mô-đun tải AC có thể lập trình, hỗ trợ kiểm tra tải tuyến tính/bước từ 0-100% tải định mức, mô phỏng các điều kiện làm việc điển hình sau:

.Kiểm tra đặc tính khởi động nguội: thời gian khởi động ≤15s ở -20℃, thời gian thiết lập điện áp ≤3s

.Kiểm tra khả năng quá tải: vận hành liên tục 1 giờ ở 110% tải, chạy 1 phút ở 150% tải mà không có bất thường

.Kiểm tra tăng nhiệt: độ tăng nhiệt cuộn dây stato ≤120K (cách điện cấp B), độ tăng nhiệt ổ trục ≤80K

(III) Quản lý dữ liệu khép kín

Thông qua giao thức OPC UA và hệ thống quản lý máy chủ, hệ thống tạo báo cáo tình trạng tổ máy chứa hơn 300 thông số, đồng thời sử dụng mạng nơ-ron LSTM để dự đoán tuổi thọ linh kiện, từ đó thực hiện bảo trì phòng ngừa (MTBF tăng 30%). Hệ thống thường được dùng để hiệu chỉnh hiệu suất trước khi thử nghiệm xuất xưởng của tổ máy phát điện và trong vận hành bảo dưỡng, bảo đảm sai số khả năng chịu tải của tổ máy ≤2%.

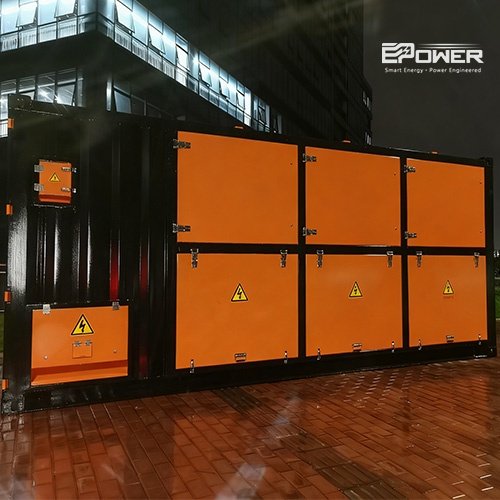

2. Tủ tải công suất lớn:

Là nền tảng kiểm chứng cấp công nghiệp cho mô phỏng điều kiện làm việc khắc nghiệt, tủ tải công suất lớn được sử dụng rộng rãi trong lĩnh vực trung tâm dữ liệu như một “thước đo của điện”. Thiết bị có thể mô phỏng kịch bản tiêu thụ điện với tải siêu cao khi hàng loạt máy chủ vận hành đồng thời, cho phép tổ máy phát điện được kiểm tra trong điều kiện làm việc khắc nghiệt này, rèn luyện năng lực cấp điện vượt trội và bảo đảm nguồn điện của trung tâm dữ liệu an toàn tuyệt đối.

(I) Công nghệ mô phỏng tải

Áp dụng thiết kế mô-đun của các đơn vị tải thuần trở/thuần cảm/thuần dung, công suất tải tối đa của một tủ đơn có thể đạt 5000kVA, với các đặc tính kỹ thuật sau:

 Độ chính xác tải: hệ số công suất 0,8-1,0 có thể điều chỉnh, độ chính xác bước tải ≤0,1% công suất định mức

 Đáp ứng động: bước tải 10%-90%, thời gian phục hồi điện áp ≤0,5s (với cuộn kháng bão hòa từ)

 Hệ thống quản lý nhiệt: mạch kép làm mát bằng không khí cưỡng bức + làm mát bằng chất lỏng, nhiệt độ đầu vào không khí được kiểm soát ở 25±2℃, độ tăng nhiệt đầu ra không khí ≤40℃

(II) Giải pháp kiểm tra chuyên dụng cho trung tâm dữ liệu

Đối với kiến trúc cấp nguồn dự phòng “N+1” của trung tâm dữ liệu, tủ tải hỗ trợ:

. Kiểm tra bơm sóng hài: mô phỏng 1-50 sóng hài (THD≤8%) để xác minh khả năng lọc của tổ máy phát điện

. Tải xung tức thời: kiểm tra xung kích 200% dòng điện định mức trong 100ms để đánh giá đặc tính giảm chấn của rotor máy phát

. Kiểm tra chia sẻ dòng điện song song: khi nhiều tổ máy được mắc song song, sai số phân phối tác dụng/phản kháng là ≤5% (với bộ điều khiển công suất số)

(III) Cơ chế bảo vệ an toàn

Cấu hình cầu chì tác động nhanh (khả năng cắt 100kA), bảo vệ quá nhiệt (tự động xả tải khi quạt hỏng) và hệ thống giám sát hồ quang (thời gian phản hồi ≤10ms) để bảo đảm quá trình kiểm tra an toàn và có thể kiểm soát. Trong một dự án trung tâm điện toán đám mây, đã tiến hành kiểm tra đầy tải liên tục trong 72 giờ để xác minh khả năng vận hành liên tục của tổ máy trong môi trường 40℃, bảo đảm giá trị PUE của trung tâm dữ liệu ≤1,5.

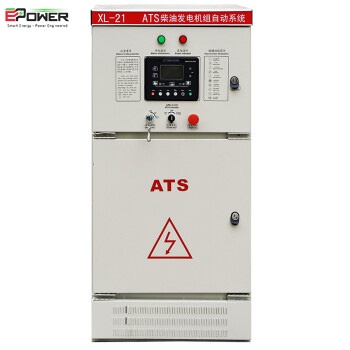

3. Tủ chuyển mạch ATS:

Hệ thống bảo vệ nguồn điện chuyển mạch liền mạch ở mức mili giây; tủ chuyển mạch ATS có thể được gọi là “vệ sĩ nguồn điện”. Khi điện lưới mất đột ngột, thiết bị có thể chuyển mạch ngay tức thì và kết nối liền mạch với máy phát dự phòng để bảo đảm cung cấp điện không gián đoạn, tạo nên tuyến an toàn vững chắc cho các địa điểm quan trọng như bệnh viện và trung tâm dữ liệu.

(I) Công nghệ điều khiển cốt lõi

Áp dụng công tắc chuyển mạch thông minh ba vị trí (điện lưới 1 / điện lưới 2 / phát điện), tích hợp:

Mô-đun phát hiện đồng bộ: tự động đồng bộ khi chênh lệch điện áp ≤10%, chênh lệch tần số ≤0,5Hz, chênh lệch pha ≤15°

Thuật toán chuyển mạch nhanh: thời gian chuyển từ mất điện lưới sang cấp điện bằng máy phát ≤80ms (giá trị điển hình 50ms)

Liên động nguồn kép: bảo vệ kép bằng liên động cơ khí + liên động điện để ngăn dòng điện ngược

(II) Giải pháp tùy biến theo ngành

.Tình huống y tế: cấu hình bộ nguồn dự phòng bằng pin (duy trì 4 giờ cấp điện cho mạch điều khiển), hỗ trợ chuyển mạch “không gián đoạn”, đáp ứng yêu cầu của hệ thống nguồn cách ly IT trong phòng mổ

.Trung tâm dữ liệu: áp dụng kiến trúc ATS thanh cái kép, hỗ trợ bảo trì trực tuyến (MTTR≤15 phút), và phối hợp với hệ thống quản lý pin BMS để đạt dự phòng chuyển mạch lạnh

.Ứng dụng công nghiệp: với chức năng khởi động mềm cho động cơ (giảm dòng khởi động 30%-50%), phù hợp với các tải xung kích như máy nén khí và bơm nước

(III) Thiết kế độ tin cậy

Cấp bảo vệ của tủ là IP54, bên trong sử dụng tiếp điểm mạ bạc (điện trở tiếp xúc ≤50μΩ), tuổi thọ cơ học ≥100.000 lần, và đã vượt qua 100 lần kiểm tra chuyển mạch liên tục không lỗi, bảo đảm vận hành ổn định trong môi trường -40℃~+70℃, phù hợp với tiêu chuẩn IEC 60947-6-1.

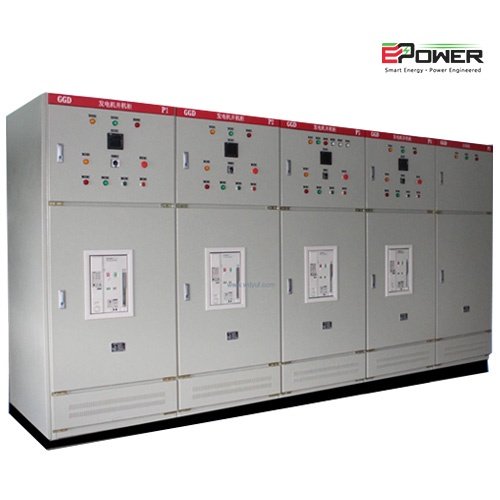

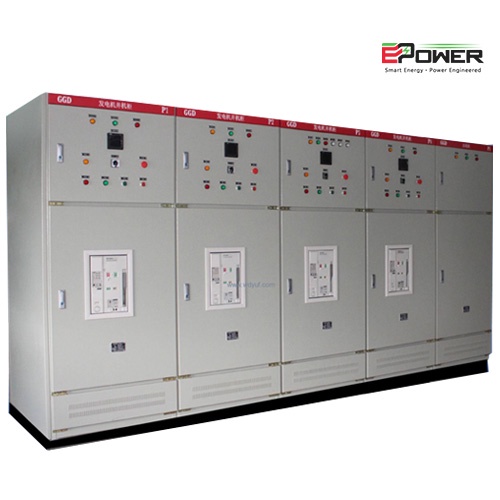

Thứ tư, tủ phân phối điện:

Giải pháp toàn diện cho phân phối điện thông minh. Tủ phân phối điện giống như một “người quản gia điện”, phân phối hợp lý công suất đầu ra của máy phát và kiểm soát chính xác dòng điện, điện áp theo nhu cầu điện của các khu vực và thiết bị khác nhau để bảo đảm từng đơn vị điện vận hành ổn định, có trật tự, tránh các rủi ro như quá tải và ngắn mạch.

(I) Công nghệ thiết kế điện

Thiết kế cấu trúc mô-đun, hỗ trợ dòng điện định mức 100A-6300A. Các công nghệ cốt lõi bao gồm:

Hệ thống thanh cái: tiết diện thanh đồng được thiết kế theo 1,2 lần dòng định mức, bề mặt được mạ thiếc (độ tăng nhiệt ≤60K), khả năng chịu ngắn mạch 50kA/1s

Thiết bị bảo vệ: trang bị aptomat vỏ đúc (khả năng cắt 50kA), bộ bảo vệ dòng rò (phản ứng 30mA/0,1s), thiết bị chống sét lan truyền (In=50kA)

Giám sát thông minh: tích hợp công tơ điện (độ chính xác cấp 0.5S), hỗ trợ truyền thông Modbus RTU/RS485, giám sát thời gian thực điện áp/dòng điện ba pha, công suất tác dụng/phản kháng và các thông số chất lượng điện

(II) Giải pháp thích ứng theo ngành

.Phân phối điện công nghiệp: cấu hình mô-đun điều khiển động cơ (hỗ trợ sao-tam giác/khởi động mềm), có bảo vệ quá tải nghịch thời gian, và thích ứng với thiết bị biến tần của dây chuyền sản xuất

.Tòa nhà thương mại: sử dụng hệ thống quản lý điện trả trước, hỗ trợ truyền dữ liệu từ xa không dây 4G, thực hiện đo đếm theo hạng mục (độ chính xác ≤1%) và cân bằng tải

.Kịch bản năng lượng mới: dự trữ giao diện quang điện/lưu trữ năng lượng, hỗ trợ dòng điện hai chiều, và cấu hình thiết bị bảo vệ chống dòng ngược (ngưỡng tác động ≤5% công suất định mức)

(III) Công nghệ tối ưu hóa hiệu suất năng lượng

Tự động điều chỉnh nấc máy biến áp thông qua thuật toán thông minh (độ chính xác điều chỉnh điện áp ±2,5%), kết hợp giám sát thời gian thực tỷ lệ tải (phạm vi vận hành kinh tế 40%-70%), từ đó đạt mức cải thiện tổng thể hiệu suất năng lượng 5%-8%. Trong một dự án khu công nghiệp, tổn thất đường dây đã giảm 12% nhờ kiểm soát sóng hài (THD≤10%) và bù công suất phản kháng (hệ số công suất≥0,95).

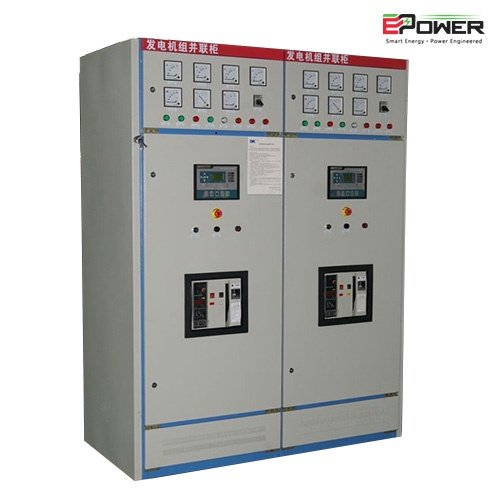

V. Hệ thống song song:

Có ba loại: thủ công, tự động và hoàn toàn tự động.

Tủ song song hoàn toàn tự động sử dụng các mô-đun điều khiển song song như Deepsea và Zhongzhi, cùng PLC bộ điều khiển lập trình nhập khẩu, có thể điều khiển các tổ máy phát điện được trang bị nhiều loại bộ điều tốc khác nhau, và có thể bảo đảm sai số phân bổ tải của tổ máy không quá 5%, phân bổ tải tự động, lập lịch tự động do bộ điều khiển lập trình điều khiển, tự động đưa vào khi tải thay đổi, tách ghép và khởi động tự động khẩn cấp, v.v.



Thứ sáu, Tủ lưu trữ năng lượng quang điện:

Là giá mang cốt lõi của quản lý năng lượng xanh, tủ lưu trữ năng lượng quang điện luôn bắt kịp xu hướng xanh, hấp thụ năng lượng mặt trời vào ban ngày để chuyển thành điện năng lưu trữ và xả ra vào ban đêm hoặc khi cao điểm tiêu thụ điện, không chỉ giúp tiết kiệm năng lượng và giảm phát thải, mà còn “cắt đỉnh lấp đáy” để tối ưu phân bổ điện năng. Năm lĩnh vực lớn này phối hợp chặt chẽ để cung cấp giải pháp quản lý điện ổn định, hiệu quả và thông minh cho nhiều lĩnh vực như công nghiệp, thương mại và dân sinh.

(I) Cấu hình công nghệ lưu trữ năng lượng

Sử dụng bộ pin lithium iron phosphate (mật độ năng lượng ≥140Wh/kg), tích hợp:

Hệ thống quản lý pin BMS: thực hiện cân bằng pin (chênh lệch điện áp của từng cell ≤5mV), bảo vệ quá sạc/quá xả (thời gian phản hồi ≤20ms), cảnh báo mất kiểm soát nhiệt (kích hoạt khi độ dốc nhiệt độ ≥5℃/phút)

Bộ chuyển đổi hai chiều: hiệu suất ≥98% (công suất định mức), hỗ trợ chế độ điều khiển PQ/Vf, THD dòng điện hòa lưới ≤3% (tải đầy)

Hệ thống quản lý năng lượng: dựa trên thuật toán MPPT (hiệu suất ≥99,5%), kết hợp dữ liệu dự báo khí tượng, tối ưu chiến lược sạc và xả (hiệu quả sử dụng chênh lệch giá điện giờ cao điểm - giờ thấp điểm tăng 40%)

(II) Công nghệ phối hợp hệ thống

. Tính bổ trợ giữa quang điện lưu trữ và diesel: Khi công suất quang điện không đủ, tổ máy phát điện sẽ tự động khởi động (thời gian phản hồi ≤ 30s), và công suất của nhiều nguồn điện được phân bổ đồng đều thông qua điều khiển droop

. Cắt đỉnh lấp đáy: xả năng lượng lưu trữ (độ sâu xả ≤ 80%) trong thời gian cao điểm tiêu thụ điện (10:00-16:00), sạc trong thời gian thấp điểm (23:00-7:00), và giảm phí điện theo nhu cầu hơn 30%

. Dự phòng khẩn cấp: hỗ trợ chức năng black start (dung lượng lưu trữ đáp ứng 30 phút cấp điện khẩn cấp), phối hợp với ATS để đạt chuyển mạch liền mạch giữa chế độ ngoài lưới/trên lưới

(III) Thiết kế khả năng thích ứng môi trường

Tủ sử dụng lớp phủ chống ăn mòn C4-H (thử nghiệm phun muối ≥ 1000 giờ), điều hòa nhiệt độ không đổi tích hợp sẵn (độ chính xác kiểm soát nhiệt độ ±2℃), hỗ trợ vận hành trong môi trường -25℃ ~ +55℃, cấp bảo vệ IP65, phù hợp với các kịch bản phức tạp như vùng cao nguyên (độ cao ≤4000m) và khu vực ven biển. Trong một dự án chốt biên giới, thông qua cấu hình lưu trữ năng lượng 10kWh, tỷ lệ tự cung tự cấp quang điện đạt ≥85%, và lượng phát thải CO₂ hằng năm giảm 12 tấn.

Hợp lực hệ thống và ưu thế kỹ thuật:

Năm mô-đun được tích hợp sâu với hệ thống điều khiển PLC thông qua Ethernet công nghiệp (tốc độ truyền 1Gbps) để đạt được:

A. Tự động hóa toàn bộ quy trình kiểm tra - tải - chuyển mạch - phân phối điện - lưu trữ năng lượng, chu kỳ thu thập dữ liệu ≤50ms;

B. Vòng lặp khép kín chẩn đoán lỗi: dữ liệu kiểm tra máy phát được đồng bộ thời gian thực tới tủ tải, và các thông số bất thường kích hoạt tự động tắt máy

C. Chiến lược tối ưu hóa năng lượng: dữ liệu của tủ lưu trữ năng lượng quang điện được kết nối với tủ phân phối để tự động điều chỉnh ưu tiên phân bổ tải

Hệ thống quản lý điện EPOWER đã trở thành công nghệ cốt lõi của bảo đảm nguồn điện cấp công nghiệp và chuyển đổi năng lượng xanh với độ tin cậy cung cấp điện 99,99% (MTBF≥80000 giờ), tỷ lệ tiết kiệm năng lượng 20% và quản lý số hóa toàn vòng đời. Hỗ trợ kỹ thuật, tiếp tục trao quyền cho các lĩnh vực chiến lược như trung tâm dữ liệu, lưới điện thông minh, năng lượng mới và các lĩnh vực khác.
