O sistema de gerenciamento de energia EPOWER inclui seis sistemas, incluindo sistema de teste de grupos geradores, gabinete de carga de alta potência, gabinete de comutação ATS, gabinete de distribuição de energia, gabinete de paralelismo de geradores e gabinete de armazenamento de energia fotovoltaica. Com seu excelente desempenho geral, ele deu contribuições significativas para a área de segurança de energia. Como núcleo da solução de energia inteligente, o sistema de gerenciamento de energia construiu um sistema tecnológico de cadeia completa que cobre detecção de energia, simulação de carga, comutação inteligente, distribuição precisa e armazenamento de energia verde por meio da colaboração profunda dos seis módulos principais: sistema de teste de grupos geradores, gabinete de carga de alta potência, gabinete de comutação ATS, gabinete de distribuição de energia, gabinete de paralelismo e gabinete de armazenamento de energia fotovoltaica. A seguir, apresenta-se uma análise aprofundada sob as dimensões técnicas e profissionais:

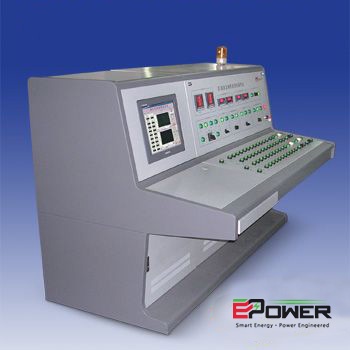

1. Sistema de teste de grupos geradores:

O centro inteligente para verificação de desempenho em todas as dimensões é como um rigoroso "árbitro de energia". Ele utiliza sensores de precisão e algoritmos inteligentes para realizar detecção abrangente de indicadores-chave como potência de saída, estabilidade de tensão e flutuações de frequência do grupo gerador, localizar com precisão possíveis problemas e garantir que a unidade esteja sempre nas melhores condições.

(I) Arquitetura de tecnologia principal

O sistema integra uma matriz de sensores de alta precisão (transformadores de tensão/corrente, sensores de temperatura, sensores de vibração) e um módulo de aquisição de dados de nível industrial, e utiliza um algoritmo de diagnóstico de falhas baseado em IA para obter monitoramento em tempo real de todos os parâmetros do grupo gerador. Os principais indicadores de teste incluem:

Desempenho elétrico: taxa de distorção da forma de onda da tensão de saída (≤5%), estabilidade de frequência (±0.5% da frequência nominal), taxa de regulação de tensão (≤±0.5%)

Desempenho mecânico: temperatura do rolamento (limite de alerta 120℃), amplitude de vibração (ISO 1940 classe G2.5)

Indicadores de emissões: concentração de NOx (adaptada ao sistema de pós-tratamento do padrão nacional de emissões VI)

(II) Tecnologia de teste dinâmico

Usando um módulo de carga CA programável, ele suporta testes de carga linear/em etapas de 0-100% da carga nominal, simulando as seguintes condições típicas de trabalho:

.Teste de característica de partida a frio: tempo de partida ≤15s a -20℃, tempo de estabelecimento de tensão ≤3s

.Teste de capacidade de sobrecarga: operação contínua com 110% de carga por 1 hora, operação com 150% de carga por 1 minuto sem anomalias

.Teste de elevação de temperatura: elevação da temperatura do enrolamento do estator ≤120K (isolamento classe B), elevação da temperatura do rolamento ≤80K

(III) Gestão em circuito fechado de dados

Por meio do protocolo OPC UA e do sistema de gestão do computador host, é gerado um relatório de saúde da unidade contendo mais de 300 parâmetros, e a rede neural LSTM é usada para prever a vida útil dos componentes e alcançar manutenção preventiva (MTBF aumentado em 30%). É normalmente usado para calibração de desempenho antes do teste de fábrica do grupo gerador e para operação e manutenção, garantindo que o erro de capacidade de carga da unidade seja ≤2%.

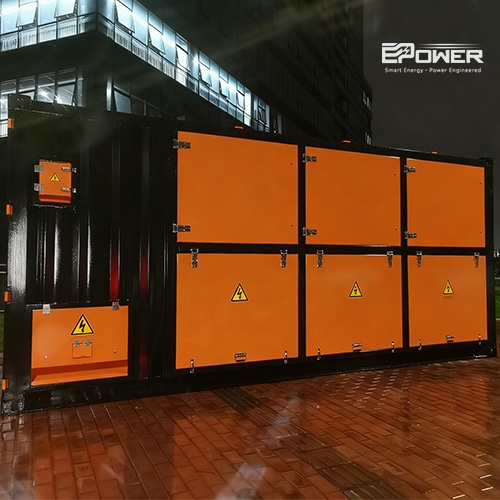

2. Gabinete de carga de alta potência:

Como uma plataforma de verificação de nível industrial para simulação de condições extremas de operação, o gabinete de carga de alta potência é amplamente utilizado na área de data centers como uma "pedra de toque da eletricidade". Ele pode simular o cenário de consumo de energia de carga ultralarga de inúmeros servidores operando ao mesmo tempo, permitindo que o grupo gerador seja testado sob essa condição extrema, temperando sua excelente capacidade de fornecimento de energia e garantindo que o fornecimento de energia do data center seja impecável.

(I) Tecnologia de simulação de carga

Adotando um design modular de unidades de carga puramente resistivas/indutivas/capacitivas, a capacidade máxima de carga de um único gabinete pode chegar a 5000kVA, com as seguintes características técnicas:

 Precisão de carga: fator de potência ajustável de 0.8-1.0, precisão do passo de carga ≤0.1% da potência nominal

 Resposta dinâmica: passo de carga de 10%-90%, tempo de recuperação de tensão ≤0.5s (com reator de saturação magnética)

 Sistema de gestão térmica: circuito duplo de refrigeração a ar forçada + refrigeração líquida, temperatura de entrada de ar controlada a 25±2℃, elevação da temperatura de saída de ar ≤40℃

(II) Solução de teste dedicada para data centers

Para a arquitetura de fornecimento de energia redundante "N+1" do data center, o gabinete de carga suporta:

.Teste de injeção harmônica: simula harmônicos de 1 a 50 (THD≤8%) para verificar a capacidade de filtragem do grupo gerador

.Carga de pulso instantâneo: teste de impacto de 200% da corrente nominal por 100ms para avaliar as características de amortecimento do rotor do gerador

.Teste de compartilhamento de corrente em paralelo: quando várias unidades são conectadas em paralelo, o erro de distribuição ativa/reativa é ≤5% (com controlador digital de potência)

(III) Mecanismo de proteção de segurança

Configura fusível rápido (capacidade de interrupção 100kA), proteção contra sobretemperatura (descarregamento automático quando o ventilador falha) e sistema de monitoramento de arco elétrico (tempo de resposta ≤10ms) para garantir que o processo de teste seja seguro e controlável. Em um projeto de centro de computação em nuvem, foi realizado um teste contínuo de carga total por 72 horas para verificar a capacidade de operação contínua da unidade em um ambiente de 40℃, garantindo que o valor PUE do data center seja ≤1.5.

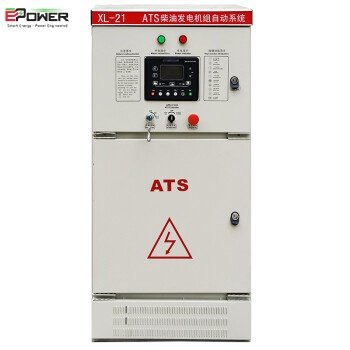

3. Gabinete de comutação ATS:

Um sistema de proteção de energia de comutação sem interrupção em nível de milissegundos; o gabinete de comutação ATS pode ser chamado de "guarda-costas da energia". Quando a energia da rede falha repentinamente, ele pode concluir a comutação instantaneamente e conectar-se de forma contínua ao gerador de backup para garantir o fornecimento ininterrupto de energia, construindo uma linha de segurança sólida para locais críticos, como hospitais e data centers.

(I) Tecnologia de controle principal

Adota um interruptor inteligente de comutação de três posições (rede 1 / rede 2 / geração de energia), integrado com:

Módulo de detecção síncrona: sincronização automática quando a diferença de tensão é ≤10%, a diferença de frequência é ≤0.5Hz e a diferença de fase é ≤15°

Algoritmo de comutação rápida: tempo de comutação da falha da energia da rede até o fornecimento do gerador ≤80ms (valor típico 50ms)

Intertravamento de dupla alimentação: proteção dupla de intertravamento mecânico + intertravamento elétrico para evitar retorno de energia

(II) Soluções personalizadas para a indústria

.Cenário médico: configura alimentação de reserva por bateria (mantém 4 horas de fornecimento de energia para o circuito de controle), suporta comutação "sem interrupção" e atende aos requisitos do sistema de energia isolado de TI em salas de cirurgia

.Data center: adota arquitetura ATS de barramento duplo, suporta manutenção online (MTTR≤15 minutos) e coopera com o sistema de gerenciamento de baterias BMS para obter redundância de comutação a frio

.Aplicação industrial: com função de partida suave do motor (reduz a corrente de partida em 30%-50%), adequada para cargas de impacto, como compressores de ar e bombas de água

(III) Projeto de confiabilidade

O grau de proteção do gabinete é IP54, com contatos banhados a prata (resistência de contato ≤50μΩ) no interior, vida mecânica ≥100.000 vezes, e passou por 100 testes contínuos de comutação sem falhas para garantir operação estável em ambiente de -40℃~+70℃, em conformidade com a norma IEC 60947-6-1.

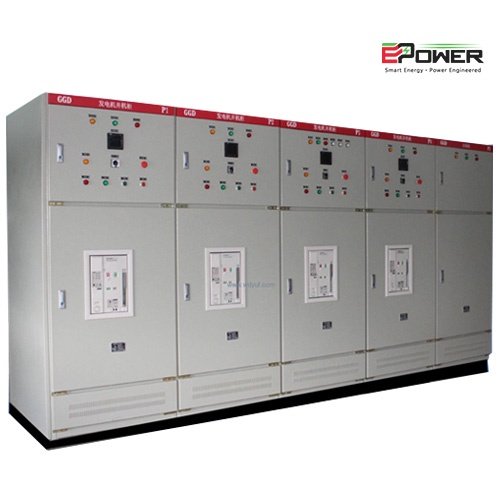

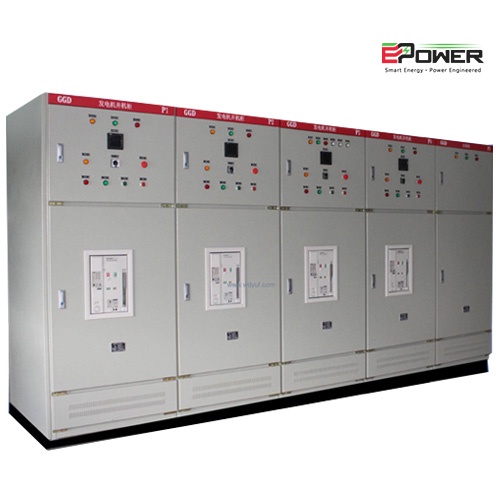

Quarto, gabinete de distribuição de energia:

Uma solução completa para distribuição inteligente de energia em todos os cenários. O gabinete de distribuição de energia é como um "zelador de energia". Ele distribui a energia de saída do gerador de forma razoável e controla com precisão a corrente e a tensão de acordo com a demanda de energia de diferentes áreas e equipamentos, garantindo a operação estável e ordenada de cada unidade de energia e evitando riscos como sobrecarga e curto-circuito.

(I) Tecnologia de projeto elétrico

Adota design modular estrutural e suporta corrente nominal de 100A-6300A. As tecnologias principais incluem:

Sistema de barramento: a área da seção transversal da barra de cobre é projetada de acordo com 1.2 vezes a corrente nominal, a superfície é estanhada (elevação de temperatura ≤60K) e a capacidade de suportar curto-circuito é de 50kA/1s

Dispositivo de proteção: equipado com disjuntor em caixa moldada (capacidade de interrupção 50kA), protetor de corrente residual (resposta de 30mA/0.1s), protetor contra surtos (In=50kA)

Monitoramento inteligente: medidor de potência integrado (precisão nível 0.5S), suporta comunicação Modbus RTU/RS485 e monitoramento em tempo real de tensão/corrente trifásica, potência ativa/reativa e parâmetros de qualidade de energia

(II) Soluções de adaptação à indústria

.Distribuição de energia industrial: configura módulo de controle de motor (suporta partida estrela-triângulo/partida suave), com proteção inversa de tempo contra sobrecarga, e adapta-se a equipamentos de conversão de frequência em linhas de produção

.Edifícios comerciais: usa sistema de gestão de energia pré-paga, suporta transmissão remota sem fio 4G, realiza medição por item (precisão ≤1%) e balanceamento de carga

.Cenários de nova energia: reserva interface fotovoltaica/armazenamento de energia, suporta fluxo de energia bidirecional e configura dispositivo de proteção contra fluxo reverso (limite de atuação ≤5% da potência nominal)

(III) Tecnologia de otimização de eficiência energética

Ajusta dinamicamente os taps do transformador (precisão de regulação de tensão ±2.5%) por meio de algoritmos inteligentes, combinados com monitoramento em tempo real da taxa de carga (faixa de operação econômica 40%-70%), para alcançar uma melhoria abrangente da eficiência energética de 5%-8%. Em um determinado projeto de parque industrial, a perda de linha foi reduzida em 12% por meio de controle harmônico (THD≤10%) e compensação de potência reativa (fator de potência≥0.95).

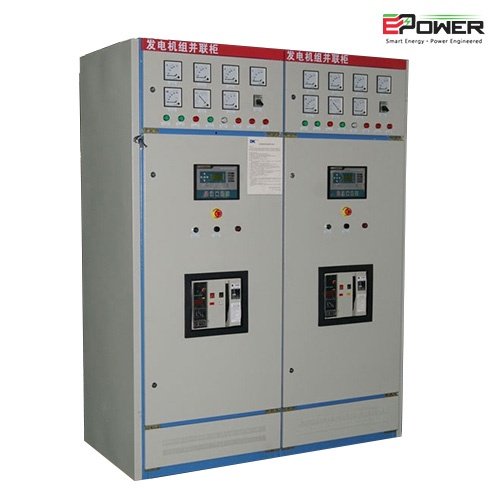

V. Sistema de paralelismo:

Existem três tipos: manual, automático e totalmente automático.

O gabinete de paralelismo totalmente automático adota módulos de controle de paralelismo como Deepsea e Zhongzhi, e PLC controlador programável importado, que pode controlar grupos geradores equipados com vários tipos de reguladores de velocidade, e pode garantir que a diferença de distribuição de carga da unidade não seja superior a 5%, distribuição automática de carga, agendamento automático controlado por controlador programável, entrada automática quando a carga muda, desacoplamento e entrada automática de emergência, etc.

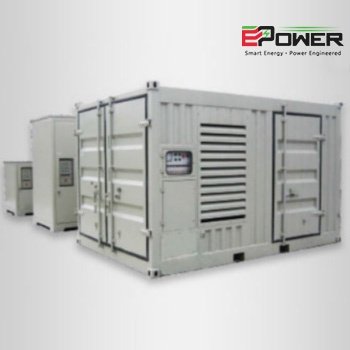

Sexto, Gabinete de Armazenamento de Energia Fotovoltaica:

Como o principal veículo da gestão de energia verde, os gabinetes de armazenamento de energia fotovoltaica acompanham a tendência verde, absorvendo a energia solar durante o dia para convertê-la em armazenamento de energia elétrica e liberando-a à noite ou durante os picos de consumo de energia, o que não apenas economiza energia e reduz emissões, mas também "corta picos e preenche vales" para otimizar a alocação de energia. Esses cinco grandes setores trabalham em estreita colaboração para fornecer soluções estáveis, eficientes e inteligentes de gerenciamento de energia para múltiplas áreas, como indústria, comércio e vida cotidiana.

(I) Configuração da tecnologia de armazenamento de energia

Usando bateria de fosfato de ferro-lítio (densidade de energia ≥140Wh/kg), integrada com:

Sistema de gerenciamento de bateria BMS: realiza balanceamento da bateria (diferença de tensão entre células individuais ≤5mV), proteção contra sobrecarga/sobredescarga (tempo de resposta ≤20ms), alerta de fuga térmica (gradiente de temperatura ≥5℃/min para acionamento)

Conversor bidirecional: eficiência ≥98% (potência nominal), suporta modo de controle PQ/Vf, THD da corrente conectada à rede ≤3% (carga total)

Sistema de gerenciamento de energia: com base no algoritmo MPPT (eficiência ≥99.5%), combinado com dados de previsão meteorológica, otimiza a estratégia de carga e descarga (a eficiência de utilização da diferença de preço de eletricidade entre pico e vale aumentou em 40%)

(II) Tecnologia de coordenação do sistema

.Complementaridade fotovoltaica e a diesel: quando a energia fotovoltaica é insuficiente, o grupo gerador é iniciado automaticamente (tempo de resposta ≤30s) e a potência de múltiplas fontes de energia é distribuída uniformemente por meio de controle droop

.Redução de pico e preenchimento de vale: libera a energia armazenada (profundidade de descarga ≤80%) durante o período de pico de consumo (10:00-16:00), carrega durante o período de vale (23:00-7:00) e reduz a tarifa de demanda em mais de 30%

.Reserva de emergência: suporta função black start (a capacidade de armazenamento de energia atende 30 minutos de fornecimento de energia de emergência), coopera com o ATS para obter comutação contínua entre os modos off-grid/on-grid

(III) Projeto de adaptabilidade ambiental

O gabinete adota revestimento anticorrosivo C4-H (teste de névoa salina ≥ 1000 horas), ar-condicionado interno de temperatura constante (precisão de controle de temperatura ±2℃), suporta operação em ambiente de -25℃ ~ +55℃, grau de proteção IP65, adequado para cenários complexos como planaltos (altitude ≤4000m) e áreas costeiras. Em um projeto de posto avançado de fronteira, por meio da configuração de armazenamento de energia de 10kWh, a taxa de autossuficiência fotovoltaica atingiu ≥85% e as emissões anuais de CO₂ foram reduzidas em 12 toneladas.

Sinergia do sistema e vantagens técnicas:

Os cinco módulos são profundamente integrados ao sistema de controle PLC por meio de Ethernet industrial (taxa de transmissão 1Gbps) para alcançar:

A. Automação de processo completo de teste - carga - comutação - distribuição de energia - armazenamento de energia, ciclo de coleta de dados ≤50ms;

B. Circuito fechado de diagnóstico de falhas: os dados de teste do grupo gerador são sincronizados em tempo real com o gabinete de carga, e parâmetros anormais acionam desligamento automático

C. Estratégia de otimização energética: os dados do gabinete de armazenamento de energia fotovoltaica são conectados ao gabinete de distribuição para ajustar dinamicamente a prioridade de distribuição de carga

O sistema de gerenciamento de energia EPOWER tornou-se a tecnologia central da segurança de energia de nível industrial e da transformação energética verde, com confiabilidade de fornecimento de energia de 99.99% (MTBF≥80000 horas), taxa de economia de energia de 20% e gestão digital de ciclo de vida completo. Suporte técnico, continua a capacitar data centers, redes inteligentes, nova energia e outras áreas estratégicas.
