يتضمن نظام إدارة الطاقة EPOWER ستة أنظمة، بما في ذلك نظام اختبار مجموعة المولدات، وخزانة الأحمال عالية القدرة، وخزانة تحويل ATS، وخزانة توزيع الطاقة، وخزانة التوازي للمولدات، وخزانة تخزين الطاقة الكهروضوئية. وبفضل أدائه الشامل الممتاز، قدّم مساهمات كبيرة في مجال أمن الطاقة. وباعتباره جوهر حل الطاقة الذكي، أنشأ نظام إدارة الطاقة سلسلة تقنية متكاملة تغطي كشف الطاقة، ومحاكاة الأحمال، والتحويل الذكي، والتوزيع الدقيق، وتخزين الطاقة الخضراء، وذلك من خلال التعاون العميق بين الوحدات الأساسية الست: نظام اختبار مجموعة المولدات، وخزانة الأحمال عالية القدرة، وخزانة تحويل ATS، وخزانة توزيع الطاقة، وخزانة التوازي، وخزانة تخزين الطاقة الكهروضوئية. وفيما يلي تحليل متعمق من الجوانب المهنية والتقنية:

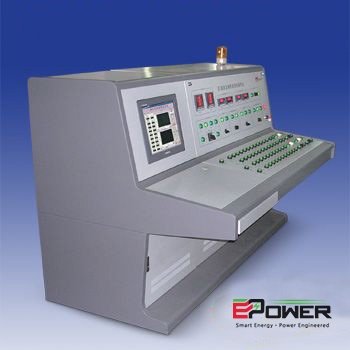

1. نظام اختبار مجموعة المولدات:

مركز ذكي للتحقق من الأداء متعدد الأبعاد، يشبه “حَكَم الطاقة” الصارم. فهو يستخدم مستشعرات دقيقة وخوارزميات ذكية لإجراء كشف شامل للمؤشرات الرئيسية مثل قدرة الخرج واستقرار الجهد وتقلبات التردد لمجموعة المولدات، وتحديد المشكلات المحتملة بدقة، وضمان بقاء الوحدة دائمًا في أفضل حالة.

(I) البنية التقنية الأساسية

يدمج النظام مصفوفة عالية الدقة من المستشعرات (محولات الجهد/التيار، ومستشعرات الحرارة، ومستشعرات الاهتزاز) ووحدة جمع بيانات صناعية، ويستخدم خوارزمية تشخيص أعطال تعتمد على الذكاء الاصطناعي لتحقيق المراقبة اللحظية لجميع معلمات مجموعة المولدات. وتشمل مؤشرات الاختبار الأساسية:

الأداء الكهربائي: معدل تشوه موجة جهد الخرج (≤5%)، واستقرار التردد (±0.5% من التردد المقنن)، ومعدل تنظيم الجهد (≤±0.5%)

الأداء الميكانيكي: درجة حرارة المحمل (عتبة التحذير 120℃)، وسعة الاهتزاز (مستوى ISO 1940 G2.5)

مؤشرات الانبعاث: تركيز NOx (بما يتوافق مع نظام المعالجة اللاحقة لمعيار الانبعاث الوطني VI)

(II) تقنية الاختبار الديناميكي

باستخدام وحدة حمل تيار متردد قابلة للبرمجة، يدعم النظام اختبارات التحميل الخطي/التدريجي من 0 إلى 100% من الحمل المقنن، مع محاكاة ظروف العمل النموذجية التالية:

.اختبار خاصية التشغيل البارد: زمن البدء ≤15 ثانية عند -20℃، وزمن بناء الجهد ≤3 ثوانٍ

.اختبار قدرة التحمل الزائد: تشغيل متواصل بحمل 110% لمدة ساعة واحدة، وتشغيل بحمل 150% لمدة دقيقة واحدة دون أي خلل

.اختبار ارتفاع الحرارة: ارتفاع حرارة ملفات العضو الثابت ≤120K (عزل من الفئة B)، وارتفاع حرارة المحمل ≤80K

(III) إدارة البيانات المغلقة الحلقة

من خلال بروتوكول OPC UA ونظام إدارة الحاسوب المضيف، يتم إنشاء تقرير صحة للوحدة يتضمن أكثر من 300 معلمة، كما تُستخدم شبكة LSTM العصبية للتنبؤ بعمر المكونات وتحقيق الصيانة الوقائية (تمت زيادة MTBF بنسبة 30%). ويُستخدم هذا عادةً لمعايرة الأداء قبل اختبار المصنع لمجموعة المولدات وأعمال التشغيل والصيانة، بما يضمن أن خطأ قدرة التحميل للوحدة لا يتجاوز ≤2%.

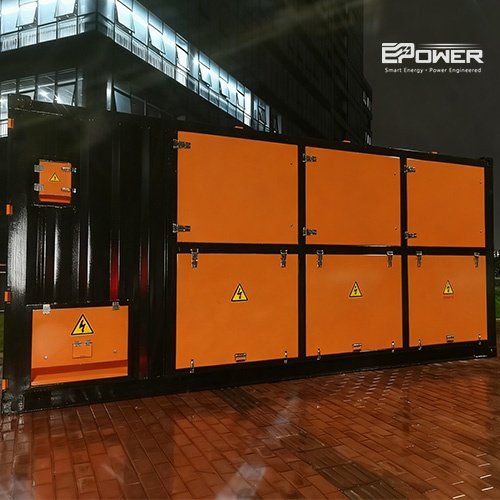

2. خزانة الأحمال عالية القدرة:

باعتبارها منصة تحقق صناعية لمحاكاة ظروف التشغيل القصوى، تُستخدم خزانة الأحمال عالية القدرة على نطاق واسع في مجال مراكز البيانات بوصفها “حجر اختبار الكهرباء”. وهي قادرة على محاكاة سيناريو استهلاك الطاقة تحت حمل فائق الارتفاع عند تشغيل عدد هائل من الخوادم في الوقت نفسه، مما يتيح اختبار مجموعة المولدات في هذه الحالة القصوى، وصقل قدرة الإمداد الكهربائي الممتازة، وضمان إمداد مركز البيانات بالطاقة دون أي خلل.

(I) تقنية محاكاة الأحمال

باعتماد التصميم المعياري لوحدات الأحمال المقاومة/الاستقرائية/السعوية الخالصة، يمكن أن تصل السعة القصوى للحمل في خزانة واحدة إلى 5000kVA، مع الخصائص التقنية التالية:

 دقة الحمل: معامل القدرة قابل للتعديل بين 0.8 و1.0، ودقة خطوة الحمل ≤0.1% من القدرة المقننة

 الاستجابة الديناميكية: خطوة حمل 10%-90%، وزمن استعادة الجهد ≤0.5 ثانية (مع مفاعل تشبع مغناطيسي)

 نظام الإدارة الحرارية: تبريد هوائي قسري + تبريد سائل بدائرة مزدوجة، مع ضبط درجة حرارة هواء الدخول عند 25±2℃، وارتفاع درجة حرارة هواء الخروج ≤40℃

(II) حل اختبار مخصص لمركز البيانات

بالنسبة لبنية الإمداد الكهربائي الاحتياطية “N+1” في مركز البيانات، تدعم خزانة الأحمال ما يلي:

.اختبار حقن التوافقيات: محاكاة التوافقيات 1-50 (THD≤8%) للتحقق من قدرة الترشيح لمجموعة المولدات

.الحمل النبضي اللحظي: اختبار صدمة بتيار مقنن 200% لمدة 100 مللي ثانية لتقييم خصائص تخميد دوّار المولد

.اختبار تقاسم التيار على التوازي: عند توصيل عدة وحدات على التوازي، يكون خطأ التوزيع الفعال/غير الفعال ≤5% (مع وحدة تحكم رقمية للطاقة)

(III) آلية الحماية والسلامة

يتم تهيئة فيوز سريع (قدرة قطع 100kA)، وحماية من زيادة الحرارة (تفريغ تلقائي عند تعطل المروحة)، ونظام مراقبة القوس الكهربائي (زمن استجابة ≤10 مللي ثانية) لضمان أن عملية الاختبار آمنة وقابلة للتحكم. وفي أحد مشاريع مراكز الحوسبة السحابية، أُجري اختبار حمل كامل متواصل لمدة 72 ساعة للتحقق من قدرة التشغيل المستمر للوحدة في بيئة 40℃، بما يضمن أن قيمة PUE لمركز البيانات ≤1.5.

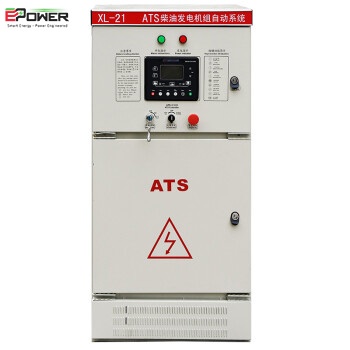

3. خزانة تحويل ATS:

نظام حماية طاقة بتحويل سلس على مستوى المللي ثانية؛ ويمكن اعتبار خزانة تحويل ATS “حارس الطاقة”. فعندما ينقطع التيار العمومي فجأة، تستطيع إتمام التحويل في لحظة والاتصال بسلاسة مع المولد الاحتياطي لضمان استمرار الإمداد الكهربائي دون انقطاع، وبناء خط أمان قوي للأماكن الحيوية مثل المستشفيات ومراكز البيانات.

(I) تقنية التحكم الأساسية

تعتمد مفتاح تحويل ذكي بثلاث وضعيات (الشبكة 1 / الشبكة 2 / التوليد)، ومتكامل مع:

وحدة الكشف التزامني: مزامنة تلقائية عندما يكون فرق الجهد ≤10%، وفرق التردد ≤0.5Hz، وفرق الطور ≤15°

خوارزمية التحويل السريع: زمن التحويل من انقطاع الشبكة العمومية إلى تغذية المولد ≤80 مللي ثانية (القيمة النموذجية 50 مللي ثانية)

تعشيق مزدوج للطاقة: حماية مزدوجة بتعشيق ميكانيكي + تعشيق كهربائي لمنع رجوع الطاقة

(II) حلول مخصصة حسب الصناعة

.السيناريو الطبي: تهيئة مصدر طاقة احتياطي بالبطارية (الحفاظ على 4 ساعات من الإمداد الكهربائي لدائرة التحكم)، ودعم التحويل “دون انقطاع”، وتلبية متطلبات نظام الطاقة المعزولة لتقنية المعلومات في غرفة العمليات

.مركز البيانات: اعتماد بنية ATS ذات قضيبين مزدوجين، ودعم الصيانة عبر الإنترنت (MTTR≤15 دقيقة)، والتعاون مع نظام إدارة البطارية BMS لتحقيق تكرار التحويل البارد

.التطبيق الصناعي: مع وظيفة البدء الناعم للمحرك (تقلل تيار البدء بنسبة 30%-50%)، وهي مناسبة للأحمال الصدمية مثل ضواغط الهواء ومضخات المياه

(III) تصميم الموثوقية

تبلغ درجة حماية الخزانة IP54، وبداخلها ملامسات مطلية بالفضة (مقاومة التلامس ≤50μΩ)، وعمر ميكانيكي ≥100,000 مرة، وقد اجتازت 100 اختبار تحويل متواصل دون أعطال لضمان التشغيل المستقر في بيئة -40℃~+70℃، بما يتوافق مع معيار IEC 60947-6-1.

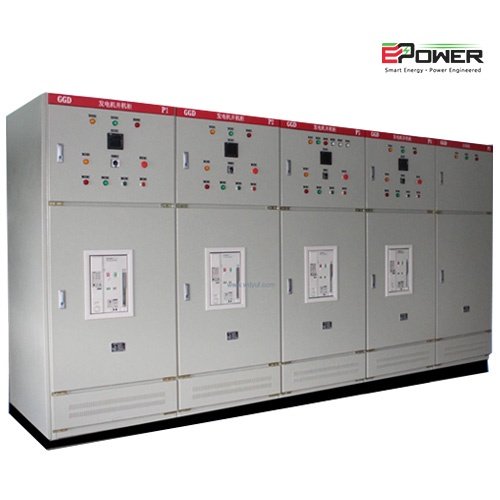

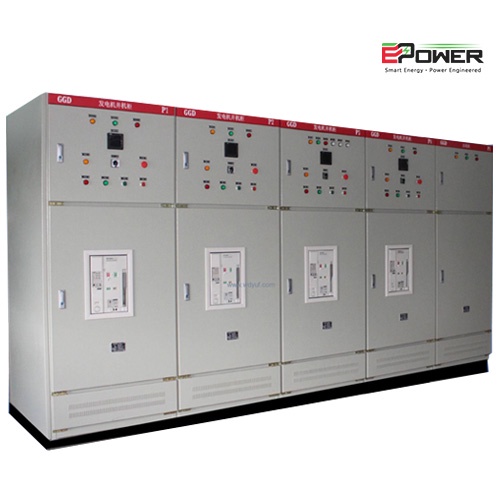

رابعًا، خزانة توزيع الطاقة:

حل شامل لجميع السيناريوهات لتوزيع الطاقة الذكي. تشبه خزانة توزيع الطاقة “المدبر الكهربائي”، فهي توزع خرج الطاقة من المولد بشكل معقول، وتتحكم بدقة في التيار والجهد وفقًا لاحتياجات الطاقة في المناطق والمعدات المختلفة لضمان التشغيل المستقر والمنظم لكل وحدة طاقة وتجنب مخاطر مثل الحمل الزائد والقصر الكهربائي.

(I) تقنية التصميم الكهربائي

تعتمد تصميمًا هيكليًا معياريًا وتدعم تيارًا مقننًا من 100A إلى 6300A. وتشمل التقنيات الأساسية:

نظام القضبان: تُصمم المساحة المقطعية لقضيب النحاس وفقًا لـ1.2 مرة من التيار المقنن، ويُقصدَر السطح بالقصدير (ارتفاع الحرارة ≤60K)، وقدرة التحمل للقصر الكهربائي 50kA/1s

جهاز الحماية: مزود بقاطع دائرة مصبوب الغلاف (قدرة قطع 50kA)، وواقي تيار التسرب (استجابة 30mA/0.1s)، ومانع زيادة التيار (In=50kA)

المراقبة الذكية: مقياس طاقة مدمج (دقة مستوى 0.5S)، يدعم اتصال Modbus RTU/RS485، والمراقبة اللحظية لجهد/تيار الأطوار الثلاثة، والقدرة الفعالة/غير الفعالة، ومعايير جودة الطاقة

(II) حلول التكيف مع الصناعة

.توزيع الطاقة الصناعي: تهيئة وحدة التحكم في المحرك (دعم النجمة-المثلث/البدء الناعم)، مع حماية عكس الزمن ضد الحمل الزائد، والتكيف مع معدات تحويل التردد في خط الإنتاج

.المباني التجارية: استخدام نظام إدارة طاقة مسبقة الدفع، ودعم النقل اللاسلكي عن بُعد عبر 4G، وتحقيق القياس الفرعي (دقة ≤1%) وموازنة الأحمال

.سيناريوهات الطاقة الجديدة: حجز واجهة للطاقة الكهروضوئية/تخزين الطاقة، ودعم تدفق الطاقة ثنائي الاتجاه، وتكوين جهاز حماية ضد التدفق العكسي (عتبة التشغيل ≤5% من القدرة المقننة)

(III) تقنية تحسين كفاءة الطاقة

يتم ضبط مآخذ المحول ديناميكيًا عبر الخوارزميات الذكية (دقة تنظيم الجهد ±2.5%)، مع المراقبة اللحظية لمعدل الحمل (نطاق التشغيل الاقتصادي 40%-70%)، لتحقيق تحسين شامل لكفاءة الطاقة بنسبة 5%-8%. وفي أحد مشاريع المجمعات الصناعية، انخفض فقد الخط بنسبة 12% من خلال التحكم في التوافقيات (THD≤10%) وتعويض القدرة غير الفعالة (معامل القدرة≥0.95).

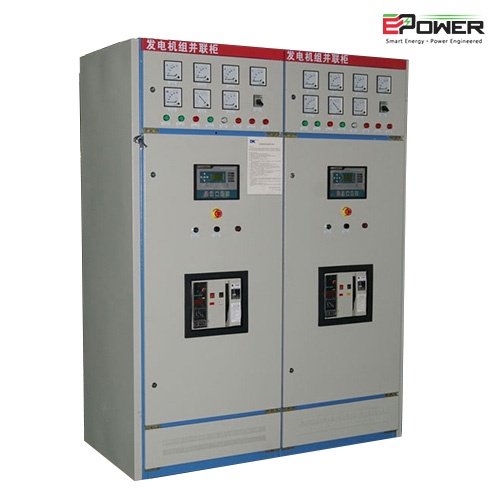

V. نظام التوازي:

يوجد ثلاثة أنواع: يدوي، وتلقائي، وتلقائي بالكامل.

تعتمد خزانة التوازي التلقائية بالكامل على وحدات تحكم متوازية مثل Deepsea وZhongzhi، ووحدة تحكم منطقية قابلة للبرمجة PLC مستوردة، والتي يمكنها التحكم في مجموعات المولدات المزودة بأنواع مختلفة من منظمات السرعة، ويمكنها ضمان ألا يزيد فرق توزيع الحمل للوحدة عن 5%، وتوزيع الحمل تلقائيًا، والجدولة التلقائية التي يتحكم بها PLC، والإدخال التلقائي عند تغير الحمل، وفصل الاقتران والإدخال التلقائي في حالات الطوارئ، وما إلى ذلك.



سادسًا، خزانة تخزين الطاقة الكهروضوئية:

باعتبارها الحامل الأساسي لإدارة الطاقة الخضراء، تواكب خزائن تخزين الطاقة الكهروضوئية الاتجاه الأخضر، فتمتص الطاقة الشمسية خلال النهار لتحويلها إلى طاقة كهربائية مخزنة، وتطلقها ليلًا أو أثناء ذروة استهلاك الطاقة، وهو ما لا يوفر الطاقة ويقلل الانبعاثات فحسب، بل يحقق أيضًا “قص الذروة وملء الوادي” لتحسين توزيع الطاقة. وتتعاون هذه القطاعات الخمسة الرئيسية عن كثب لتوفير حلول إدارة طاقة مستقرة وفعالة وذكية لعدة مجالات مثل الصناعة والتجارة والمعيشة.

(I) تهيئة تقنية التخزين

باستخدام حزمة بطاريات فوسفات الحديد الليثيوم (كثافة طاقة ≥140Wh/kg)، ومتكامل مع:

نظام إدارة البطارية BMS: تحقيق موازنة البطاريات (فرق جهد الخلية الواحدة ≤5mV)، والحماية من الشحن الزائد/التفريغ الزائد (زمن الاستجابة ≤20 مللي ثانية)، وتحذير الانفلات الحراري (تفعيل عند تدرج حرارة ≥5℃/min)

محول ثنائي الاتجاه: كفاءة ≥98% (القدرة المقننة)، ودعم وضع التحكم PQ/Vf، وإجمالي التوافقيات THD للتيار المتصل بالشبكة ≤3% (عند الحمل الكامل)

نظام إدارة الطاقة: قائم على خوارزمية MPPT (كفاءة ≥99.5%)، وبالاقتران مع بيانات التنبؤات الجوية، لتحسين استراتيجية الشحن والتفريغ (زادت كفاءة الاستفادة من فرق سعر الكهرباء بين الذروة والوادي بنسبة 40%)

(II) تقنية تنسيق النظام

.تكامل الطاقة الكهروضوئية مع الديزل: عند عدم كفاية الطاقة الكهروضوئية، يتم تشغيل مجموعة المولدات تلقائيًا (زمن الاستجابة ≤30 ثانية)، ويتم توزيع قدرة مصادر الطاقة المتعددة بالتساوي عبر التحكم بالهبوط (droop control)

.قص الذروة وملء الوادي: إطلاق الطاقة المخزنة (عمق التفريغ ≤80%) خلال فترة ذروة استهلاك الطاقة (10:00-16:00)، والشحن خلال فترة الوادي (23:00-7:00)، وتقليل رسوم الكهرباء على الطلب بأكثر من 30%

.الاستعداد للطوارئ: دعم وظيفة التشغيل الأسود (تكفي سعة التخزين لتوفير 30 دقيقة من الطاقة الطارئة)، والتعاون مع ATS لتحقيق التحويل السلس بين وضع خارج الشبكة/الوضع المتصل بالشبكة

(III) تصميم التكيف البيئي

تعتمد الخزانة طلاءً مضادًا للتآكل من نوع C4-H (اختبار الرذاذ الملحي ≥ 1000 ساعة)، ومكيف هواء مدمجًا بدرجة حرارة ثابتة (دقة التحكم في الحرارة ±2℃)، وتدعم العمل في بيئة -25℃ ~ +55℃، ودرجة حماية IP65، ومناسبة للسيناريوهات المعقدة مثل الهضاب (ارتفاع ≤4000m) والمناطق الساحلية. وفي أحد مشاريع نقاط المراقبة الحدودية، ومن خلال تهيئة تخزين طاقة بسعة 10kWh، تم تحقيق معدل الاكتفاء الذاتي من الطاقة الكهروضوئية ≥85%، وخفض انبعاثات CO₂ السنوية بمقدار 12 طنًا.

التكامل المنظومي والمزايا التقنية:

تتكامل الوحدات الخمس بعمق مع نظام التحكم PLC عبر الإيثرنت الصناعي (معدل النقل 1Gbps) لتحقيق ما يلي:

A. أتمتة كاملة للعملية: اختبار - حمل - تحويل - توزيع طاقة - تخزين طاقة، ودورة جمع البيانات ≤50 مللي ثانية;

B. حلقة مغلقة لتشخيص الأعطال: تتم مزامنة بيانات اختبار المولدات إلى خزانة الأحمال في الوقت الفعلي، وتؤدي المعلمات غير الطبيعية إلى إيقاف تلقائي

C. استراتيجية تحسين الطاقة: يتم ربط بيانات خزانة تخزين الطاقة الكهروضوئية مع خزانة التوزيع لضبط أولوية توزيع الأحمال ديناميكيًا

أصبح نظام إدارة الطاقة EPOWER التقنية الأساسية لأمن الطاقة على مستوى صناعي والتحول إلى الطاقة الخضراء، بموثوقية إمداد كهربائي تبلغ 99.99% (MTBF≥80000 ساعة)، ومعدل توفير طاقة 20%، وإدارة رقمية لدورة الحياة الكاملة. الدعم التقني، لمواصلة تمكين مراكز البيانات، والشبكات الذكية، والطاقة الجديدة وغيرها من المجالات الاستراتيجية.
