El sistema de gestión de energía EPOWER incluye seis sistemas, entre ellos el sistema de prueba del grupo electrógeno, el gabinete de carga de alta potencia, el gabinete de conmutación ATS, el gabinete de distribución eléctrica, el gabinete de paralelo del generador y el gabinete de almacenamiento de energía fotovoltaica. Con su excelente rendimiento integral, ha realizado importantes contribuciones en el campo de la seguridad energética. Como núcleo de la solución de energía inteligente, el sistema de gestión de energía ha construido un sistema tecnológico de cadena completa que abarca la detección de energía, la simulación de carga, la conmutación inteligente, la distribución precisa y el almacenamiento de energía verde mediante la profunda colaboración de los seis módulos centrales: sistema de prueba del grupo electrógeno, gabinete de carga de alta potencia, gabinete de conmutación ATS, gabinete de distribución eléctrica, gabinete de paralelo y gabinete de almacenamiento de energía fotovoltaica. A continuación, se presenta un análisis en profundidad desde las dimensiones profesionales y técnicas:

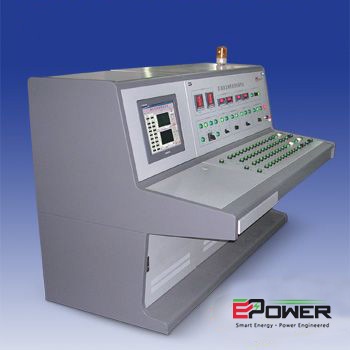

1. Sistema de prueba del grupo electrógeno:

El centro inteligente para la verificación del rendimiento en todas las dimensiones es como un estricto "árbitro de energía". Utiliza sensores de precisión y algoritmos inteligentes para realizar una detección integral de indicadores clave como la potencia de salida, la estabilidad del voltaje y las fluctuaciones de frecuencia del grupo electrógeno, localizar con precisión posibles problemas y garantizar que la unidad esté siempre en las mejores condiciones.

(I) Arquitectura tecnológica central

El sistema integra una matriz de sensores de alta precisión (transformadores de voltaje/corriente, sensores de temperatura, sensores de vibración) y un módulo de adquisición de datos de grado industrial, y utiliza un algoritmo de diagnóstico de fallas basado en IA para lograr la monitorización en tiempo real de todos los parámetros del grupo electrógeno. Los indicadores clave de prueba incluyen:

• Rendimiento eléctrico: tasa de distorsión de la forma de onda del voltaje de salida (≤5%), estabilidad de frecuencia (±0.5% de la frecuencia nominal), tasa de regulación de voltaje (≤±0.5%)

• Rendimiento mecánico: temperatura del cojinete (umbral de advertencia 120℃), amplitud de vibración (nivel ISO 1940 G2.5)

• Indicadores de emisiones: concentración de NOx (adaptada al sistema de postratamiento de la norma de emisiones Nacional VI)

(II) Tecnología de prueba dinámica

Mediante un módulo de carga de CA programable, admite pruebas de carga lineal/escalonada del 0-100% de la carga nominal, simulando las siguientes condiciones de trabajo típicas:

.Prueba de arranque en frío: tiempo de arranque ≤15 s a -20℃, tiempo de establecimiento del voltaje ≤3 s

.Prueba de capacidad de sobrecarga: operación continua al 110% de carga durante 1 hora, funcionamiento al 150% de carga durante 1 minuto sin anomalías

.Prueba de aumento de temperatura: aumento de temperatura del devanado del estator ≤120K (aislamiento clase B), aumento de temperatura del cojinete ≤80K

(III) Gestión de circuito cerrado de datos

Mediante el protocolo OPC UA y el sistema de gestión del ordenador host, se genera un informe de estado de la unidad con más de 300 parámetros, y se utiliza la red neuronal LSTM para predecir la vida útil de los componentes y lograr el mantenimiento preventivo (MTBF aumentado en un 30%). Se utiliza habitualmente para la calibración del rendimiento antes de la prueba de fábrica del grupo electrógeno y para la operación y el mantenimiento, garantizando que el error de capacidad de carga de la unidad sea ≤2%.

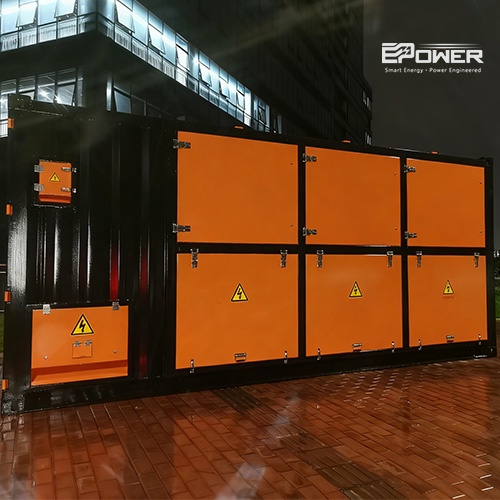

2. Gabinete de carga de alta potencia:

Como plataforma de verificación de grado industrial para la simulación de condiciones de trabajo extremas, el gabinete de carga de alta potencia se utiliza ampliamente en el campo de los centros de datos como una "piedra de toque de la electricidad". Puede simular el escenario de consumo de energía de carga ultrahigh de un gran número de servidores funcionando al mismo tiempo, permitiendo que el grupo electrógeno sea probado bajo esta condición extrema de trabajo, templando su excelente capacidad de suministro de energía y garantizando que el suministro eléctrico del centro de datos sea infalible.

(I) Tecnología de simulación de carga

Adoptando un diseño modular de unidades de carga puramente resistivas/inductivas/capacitivas, la capacidad de carga máxima de un solo gabinete puede alcanzar 5000kVA, con las siguientes características técnicas:

• Precisión de carga: factor de potencia ajustable de 0.8-1.0, precisión del escalón de carga ≤0.1% de la potencia nominal

• Respuesta dinámica: escalón de carga 10%-90%, tiempo de recuperación de voltaje ≤0.5 s (con reactor de saturación magnética)

• Sistema de gestión térmica: doble circuito de refrigeración por aire forzado + refrigeración líquida, temperatura de entrada de aire controlada a 25±2℃, aumento de temperatura de salida de aire ≤40℃

(II) Solución de prueba dedicada para centros de datos

Para la arquitectura de suministro eléctrico redundante "N+1" del centro de datos, el gabinete de carga admite:

. Prueba de inyección armónica: simula armónicos 1-50 (THD≤8%) para verificar la capacidad de filtrado del grupo electrógeno

. Carga de pulso instantáneo: prueba de impacto al 200% de la corriente nominal durante 100 ms para evaluar las características de amortiguación del rotor del generador

. Prueba de reparto de corriente en paralelo: cuando varias unidades están conectadas en paralelo, el error de distribución activa/reactiva es ≤5% (con controlador de potencia digital)

(III) Mecanismo de protección de seguridad

Configura un fusible rápido (capacidad de corte 100 kA), protección contra sobretemperatura (descarga automática cuando falla el ventilador) y un sistema de monitorización de arco (tiempo de respuesta ≤10 ms) para garantizar que el proceso de prueba sea seguro y controlable. En un proyecto de centro de computación en la nube, se realizó una prueba continua de carga completa de 72 horas para verificar la capacidad de funcionamiento continuo de la unidad en un entorno de 40℃, garantizando que el valor PUE del centro de datos sea ≤1.5.

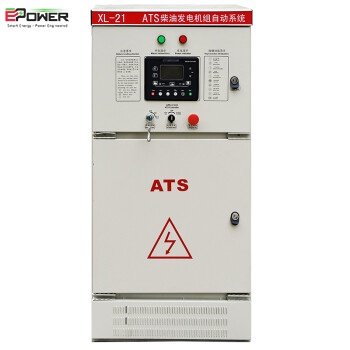

3. Gabinete de conmutación ATS:

Un sistema de protección eléctrica de conmutación sin interrupciones a nivel de milisegundos; el gabinete de conmutación ATS puede denominarse un "guardaespaldas de la energía". Cuando la red eléctrica falla repentinamente, puede completar la conmutación en un instante y conectarse sin interrupciones al generador de respaldo para garantizar un suministro eléctrico ininterrumpido, construyendo una sólida línea de seguridad para lugares clave como hospitales y centros de datos.

(I) Tecnología de control central

Adopta un interruptor inteligente de conmutación de tres posiciones (red 1 / red 2 / generación), integrado con:

• Módulo de detección síncrona: sincronización automática cuando la diferencia de voltaje es ≤10%, la diferencia de frecuencia es ≤0.5 Hz y la diferencia de fase es ≤15°

• Algoritmo de conmutación rápida: tiempo de conmutación desde el fallo de la red hasta el suministro del generador ≤80 ms (valor típico 50 ms)

• Enclavamiento de doble alimentación: doble protección mediante enclavamiento mecánico + enclavamiento eléctrico para evitar el retorno de energía

(II) Soluciones personalizadas por sector

. Escenario médico: configure una fuente de alimentación de respaldo con batería (mantiene 4 horas de suministro para el circuito de control), admite conmutación de "cero interrupción" y cumple con los requisitos del sistema de alimentación aislada IT en el quirófano

. Centro de datos: adopta una arquitectura ATS de doble bus, admite mantenimiento en línea (MTTR≤15 minutos) y coopera con el sistema de gestión de baterías BMS para lograr redundancia de conmutación en frío

. Aplicación industrial: con función de arranque suave del motor (reduce la corriente de arranque en un 30%-50%), adecuado para cargas de impacto como compresores de aire y bombas de agua

(III) Diseño de fiabilidad

El nivel de protección del gabinete es IP54, con contactos plateados (resistencia de contacto ≤50μΩ) en el interior, vida mecánica ≥100,000 veces, y superó 100 pruebas continuas de conmutación sin fallos para garantizar un funcionamiento estable en un entorno de -40℃~+70℃, en conformidad con la norma IEC 60947-6-1.

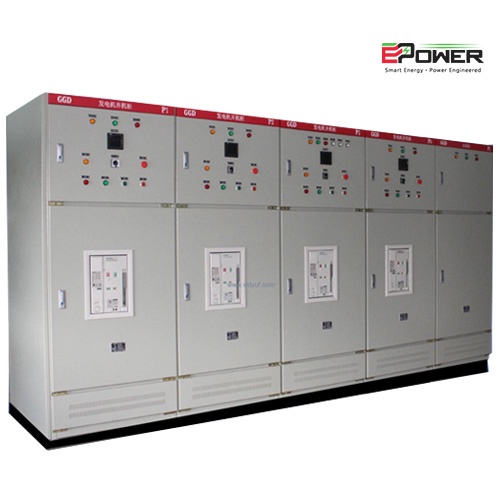

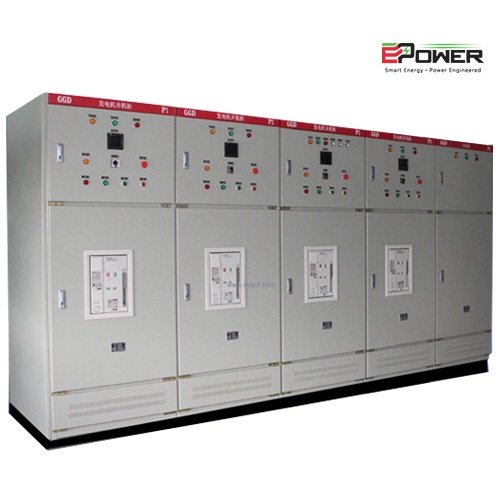

Cuarto, gabinete de distribución eléctrica:

Una solución integral para la distribución inteligente de energía. El gabinete de distribución eléctrica es como un "mayordomo de la energía". Distribuye razonablemente la energía de salida del generador y controla con precisión la corriente y el voltaje según la demanda de energía de diferentes áreas y equipos para garantizar el funcionamiento estable y ordenado de cada unidad de energía y evitar riesgos como sobrecarga y cortocircuito.

(I) Tecnología de diseño eléctrico

Adopta un diseño de estructura modular y admite una corriente nominal de 100A-6300A. Las tecnologías centrales incluyen:

• Sistema de barras colectoras: el área de la sección transversal de la barra de cobre se diseña según 1.2 veces la corriente nominal, la superficie está estañada (aumento de temperatura ≤60K) y la capacidad de soportar cortocircuitos es de 50kA/1s

• Dispositivo de protección: equipado con disyuntor de caja moldeada (capacidad de corte 50kA), protector de corriente residual (respuesta 30mA/0.1s), protector contra sobretensiones (In=50kA)

• Monitorización inteligente: medidor de energía integrado (precisión de nivel 0.5S), admite comunicación Modbus RTU/RS485 y monitorización en tiempo real de voltaje/corriente trifásicos, potencia activa/reactiva y parámetros de calidad de energía

(II) Soluciones de adaptación industrial

. Distribución de energía industrial: configure un módulo de control de motor (admite arranque estrella-triángulo/arranque suave), con protección de tiempo inverso contra sobrecarga y adaptación a equipos de conversión de frecuencia de líneas de producción

. Edificios comerciales: use un sistema de gestión de energía prepago, admita transmisión remota inalámbrica 4G y logre medición por subelementos (precisión ≤1%) y balance de carga

. Escenarios de nueva energía: reserve interfaz fotovoltaica/de almacenamiento de energía, admita flujo de energía bidireccional y configure un dispositivo de protección contra flujo inverso (umbral de acción ≤5% de la potencia nominal)

(III) Tecnología de optimización de eficiencia energética

Ajusta dinámicamente las tomas del transformador (precisión de regulación de voltaje ±2.5%) mediante algoritmos inteligentes, combinados con la monitorización en tiempo real de la tasa de carga (rango de operación económica 40%-70%), para lograr una mejora integral de la eficiencia energética del 5%-8%. En un proyecto de cierto parque industrial, la pérdida de línea se redujo en un 12% mediante control armónico (THD≤10%) y compensación de potencia reactiva (factor de potencia≥0.95).

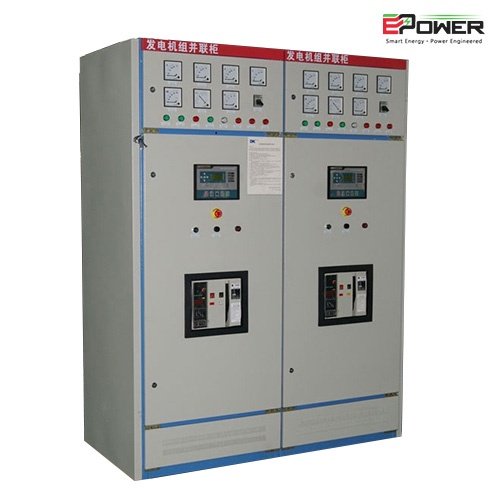

V. Sistema en paralelo:

Hay tres tipos: manual, automático y totalmente automático.

El gabinete de paralelo totalmente automático adopta módulos de control en paralelo como Deepsea y Zhongzhi, y PLC controlable programable importado, que puede controlar grupos electrógenos equipados con varios tipos de reguladores de velocidad, y puede garantizar que la diferencia de distribución de carga de la unidad no sea superior al 5%, distribución automática de carga, programación automática controlada por controlador programable, entrada automática cuando cambia la carga, desacoplamiento y entrada automática de emergencia, etc.



Seis, gabinete de almacenamiento de energía fotovoltaica:

Como portador central de la gestión de energía verde, los gabinetes de almacenamiento de energía fotovoltaica siguen la tendencia verde, absorbiendo la energía solar durante el día para convertirla en almacenamiento de energía eléctrica y liberándola por la noche o durante los picos de consumo eléctrico, lo que no solo permite ahorrar energía y reducir emisiones, sino también "recortar picos y llenar valles" para optimizar la asignación de energía. Estos cinco grandes sectores trabajan en estrecha colaboración para proporcionar soluciones de gestión de energía estables, eficientes e inteligentes para múltiples campos como la industria, el comercio y los medios de vida de las personas.

(I) Configuración de la tecnología de almacenamiento de energía

Utilizando un paquete de baterías de fosfato de hierro y litio (densidad de energía ≥140Wh/kg), integrado con:

• Sistema de gestión de baterías BMS: realiza el balanceo de baterías (diferencia de voltaje entre celdas individuales ≤5mV), protección contra sobrecarga/sobredescarga (tiempo de respuesta ≤20 ms) y advertencia de fuga térmica (activación por gradiente de temperatura ≥5℃/min)

• Convertidor bidireccional: eficiencia ≥98% (potencia nominal), admite modo de control PQ/Vf, THD de corriente conectada a red ≤3% (carga completa)

• Sistema de gestión de energía: basado en el algoritmo MPPT (eficiencia ≥99.5%), combinado con datos de pronóstico meteorológico, optimiza la estrategia de carga y descarga (la eficiencia de utilización de la diferencia de precios de electricidad valle-pico aumenta en un 40%)

(II) Tecnología de coordinación del sistema

. Complementariedad entre almacenamiento fotovoltaico y diésel: cuando la energía fotovoltaica es insuficiente, el grupo electrógeno se pone en marcha automáticamente (tiempo de respuesta ≤ 30 s), y la potencia de múltiples fuentes se distribuye uniformemente mediante control droop

. Reducción de picos y llenado de valles: liberar la energía almacenada (profundidad de descarga ≤ 80%) durante el período de consumo máximo de energía (10:00-16:00), cargar durante el período valle (23:00-7:00) y reducir la tarifa de demanda eléctrica en más del 30%

. Reserva de emergencia: admite función de arranque en negro (la capacidad de almacenamiento de energía satisface 30 minutos de suministro eléctrico de emergencia), coopera con ATS para lograr una conmutación sin interrupciones entre modo fuera de red/en red

(III) Diseño de adaptabilidad ambiental

El gabinete adopta un recubrimiento anticorrosivo C4-H (prueba de niebla salina ≥ 1000 horas), aire acondicionado de temperatura constante incorporado (precisión de control de temperatura ±2℃), admite funcionamiento en entornos de -25℃ ~ +55℃, nivel de protección IP65, adecuado para escenarios complejos como altiplanos (altitud ≤4000 m) y zonas costeras. En un proyecto de puesto fronterizo, mediante la configuración de almacenamiento de energía de 10kWh, se logró una tasa de autosuficiencia fotovoltaica ≥85%, y las emisiones anuales de CO₂ se redujeron en 12 toneladas.

Sinergia del sistema y ventajas técnicas:

Los cinco módulos están profundamente integrados con el sistema de control PLC a través de Ethernet industrial (tasa de transmisión 1Gbps) para lograr:

A. Automatización de todo el proceso de prueba - carga - conmutación - distribución - almacenamiento de energía, ciclo de adquisición de datos ≤50 ms;

B. Circuito cerrado de diagnóstico de fallas: los datos de prueba del grupo electrógeno se sincronizan en tiempo real con el gabinete de carga y los parámetros anómalos activan el apagado automático

C. Estrategia de optimización energética: los datos del gabinete de almacenamiento de energía fotovoltaica se conectan al gabinete de distribución para ajustar dinámicamente la prioridad de distribución de carga

El sistema de gestión de energía EPOWER se ha convertido en la tecnología central de la seguridad energética de grado industrial y la transformación de energía verde con una fiabilidad de suministro eléctrico del 99.99% (MTBF≥80000 horas), una tasa de ahorro energético del 20% y una gestión digital de todo el ciclo de vida. Soporte técnico, continuando potenciando centros de datos, redes inteligentes, nuevas energías y otros campos estratégicos.
