Como funciona a transferência automática de um gerador de emergência residencial

Quando a rede elétrica falha, um sistema de transferência automática para gerador de emergência residencial comuta sua casa para a energia de reserva em questão de segundos — muitas vezes sem que você precise fazer nada. Compreender como esse processo funciona ajuda os proprietários a escolher soluções de reserva mais seguras e confiáveis para cargas essenciais, como iluminação, refrigeração e dispositivos médicos. Neste guia, explicaremos a sequência de transferência, os principais componentes e os aspectos a considerar antes de instalar um sistema de energia de reserva residencial.

Para compradores que comparam opções de energia de reserva residencial, o mecanismo de transferência não é um acessório secundário. Ele determina a rapidez com que a energia é restabelecida, a segurança com que o gerador é isolado da concessionária e se os circuitos críticos permanecem energizados durante uma interrupção de 5 segundos ou um apagão de 5 horas.

Embora a Guangdong Yundong Diesel Generator (EPOWER) esteja amplamente envolvida em grupos geradores a diesel de 20-3000KW e soluções integradas de energia para aplicações industriais, a mesma lógica de engenharia por trás de sistemas de transferência confiáveis também é importante no projeto de sistemas de reserva residenciais, especialmente para personalização de exportação e planejamento de energia de backup.

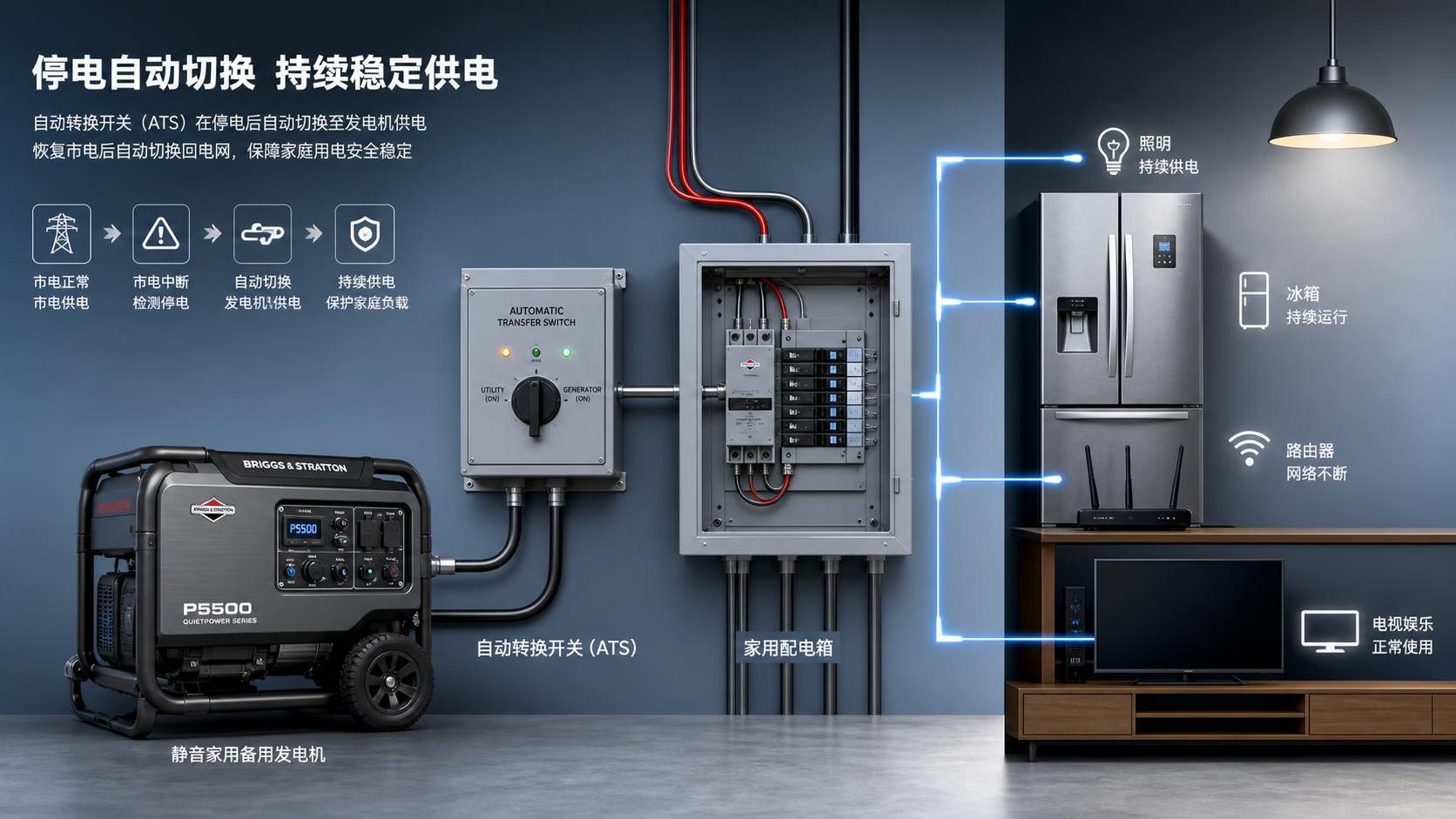

O que um sistema de transferência automática para gerador de emergência residencial realmente faz

Um sistema de transferência automática para gerador de emergência residencial monitora a energia elétrica recebida da concessionária 24 horas por dia, 7 dias por semana. Quando a tensão cai abaixo de um limite predefinido ou desaparece completamente, o controlador dá partida no gerador e transfere as cargas residenciais selecionadas da rede elétrica para a fonte de reserva.

Na maioria das instalações de reserva, a sequência de transferência leva cerca de 10-30 segundos, desde a detecção da interrupção até a aceitação da carga. O tempo exato depende das configurações do controlador, dos requisitos de aquecimento do gerador, da estabilização da tensão e de a residência utilizar cobertura total ou apenas circuitos essenciais.

Objetivo principal da transferência automática

O primeiro objetivo é a segurança. A chave de transferência impede o retorno de energia às linhas da concessionária, o que pode danificar equipamentos e criar riscos para os trabalhadores da rede elétrica. O segundo objetivo é a continuidade. Ela restabelece a energia para cargas como refrigeradores, bombas de drenagem, roteadores, iluminação e dispositivos médicos sem a necessidade de refiação manual.

Por que os proprietários preferem a transferência automática à comutação manual

• O tempo de resposta geralmente é medido em segundos, e não em vários minutos.
• Não há necessidade de sair de casa durante tempestades, neve ou interrupções noturnas.
• Redução do risco de erro do operador durante a partida e a conexão das cargas.
• Melhor proteção para 3-8 circuitos essenciais ou planos de backup para toda a residência.

Em residências onde um freezer, sistema de segurança ou concentrador de oxigênio não pode permanecer desligado por muito tempo, a transferência automática costuma ser a diferença entre uma interrupção administrável e uma perturbação grave.

Principais componentes internos do sistema

Antes de selecionar os equipamentos, é útil compreender as principais partes que fazem um sistema de transferência automática para gerador de emergência residencial funcionar como um conjunto coordenado.

A principal conclusão é que a transferência automática depende de coordenação, e não apenas da capacidade do gerador. Um gerador corretamente dimensionado ainda pode apresentar desempenho inferior se a capacidade nominal da chave de transferência, a lógica de detecção ou a manutenção da bateria de partida forem negligenciadas.

Passo a passo: como funciona a transferência automática durante uma interrupção de energia

O processo de transferência segue uma sequência clara. Embora as configurações variem conforme o fabricante e os requisitos normativos, a maioria dos sistemas de reserva utiliza 5 etapas básicas, desde a detecção da falha da rede até a retransferência após a recuperação da rede elétrica.

Etapa 1: monitoramento da energia da concessionária

O ATS monitora continuamente a tensão e a frequência no lado da concessionária. Se a tensão ficar fora dos limites aceitáveis, como em um evento de subtensão profunda ou na perda completa de uma fase em sistemas aplicáveis, o controlador inicia um temporizador de interrupção.

Etapa 2: comando de partida do gerador

Após um breve atraso de verificação, geralmente de 2-10 segundos, o controlador envia um sinal de partida. Esse atraso evita partidas indevidas causadas por oscilações momentâneas ou perturbações muito breves na rede elétrica.

Etapa 3: aquecimento e estabilização da tensão

O gerador atinge a velocidade nominal e estabiliza a saída. Dependendo do tipo de motor e da temperatura ambiente, isso pode levar mais 5-20 segundos. Durante esse período, o ATS confirma se a tensão e a frequência estão adequadas antes de conectar a carga da residência.

Etapa 4: transferência da carga para o gerador

A chave abre a fonte da concessionária e fecha a fonte do gerador. Essa ação de abertura antes do fechamento é fundamental, pois impede que a concessionária e o gerador sejam conectados ao mesmo tempo.

Etapa 5: retrans transferência após o retorno da rede elétrica

Quando a energia estável da rede retorna, o ATS normalmente aguarda de 30 segundos a vários minutos antes de realizar a retrans transferência. Isso evita comutações repetidas durante uma restauração instável. Após a retrans transferência, o gerador geralmente funciona sem carga durante um período de resfriamento de 1-5 minutos antes do desligamento.

A linha do tempo abaixo apresenta uma visão prática do que os proprietários podem esperar de uma sequência de transferência automática para gerador de emergência residencial.

Embora a ação de transferência em si seja muito rápida, o intervalo total entre a interrupção e o restabelecimento da energia normalmente inclui detecção, partida e estabilização. Por isso, os proprietários ainda podem perceber uma breve interrupção antes que a energia de reserva entre em funcionamento.

Tipos de chaves de transferência automática para energia de reserva residencial

Nem toda residência precisa da mesma estratégia de transferência. A configuração correta do ATS depende do tamanho da carga, da corrente de partida dos aparelhos, do orçamento de instalação e de o proprietário desejar backup para toda a residência ou apenas para circuitos prioritários.

ATS para toda a residência

Uma chave para toda a residência é instalada na entrada de serviço, geralmente com capacidades nominais de 100A, 150A ou 200A. Ela pode oferecer ampla cobertura, mas o gerador deve ser grande o suficiente para suportar a demanda diversificada ou utilizar controles de gerenciamento de carga.

Painel de transferência para cargas essenciais

Essa configuração alimenta apenas circuitos selecionados, como refrigeração da cozinha, iluminação, comunicações, uma pequena zona de HVAC e bombas de água. Muitas vezes, é mais econômica para residências que necessitam de uma capacidade de reserva de 5kW-15kW, em vez de cobertura total.

ATS com gerenciamento de carga

Alguns sistemas podem priorizar as cargas em sequência. Por exemplo, compressores de ar-condicionado, aquecedores elétricos de água ou carregamento de veículos elétricos podem ser temporariamente bloqueados. Isso ajuda um gerador menor a alimentar uma gama mais ampla de funções residenciais sem disparos por sobrecarga.

A comparação abaixo pode ajudar os compradores a relacionar o tipo de transferência às necessidades operacionais reais da residência.

Para muitos projetos residenciais, o backup de cargas essenciais oferece o melhor equilíbrio entre custo de capital, eficiência de combustível e resiliência durante interrupções. No entanto, residências em áreas sujeitas a tempestades ou locais remotos podem justificar uma configuração de reserva maior para toda a residência.

Como dimensionar corretamente o gerador e a chave de transferência

Um sistema de transferência automática para gerador de emergência residencial funciona bem somente quando o gerador e o ATS são compatíveis com a demanda elétrica real. O superdimensionamento aumenta os custos de capital e combustível, enquanto o subdimensionamento causa disparos indevidos, partida deficiente de motores e operação instável.

Comece pelas cargas de funcionamento e de partida

Os proprietários devem listar tanto as cargas contínuas quanto as cargas de surto. Um refrigerador pode funcionar com uma potência moderada, mas consumir 2-3 vezes mais durante a partida do compressor. Bombas e aparelhos de ar-condicionado podem gerar demandas de corrente de partida ainda maiores.

Faixas típicas de capacidade residencial

• 5kW-8kW: itens essenciais básicos, como iluminação, refrigerador, roteador e algumas tomadas
• 8kW-15kW: itens essenciais, além de bomba de drenagem, pequenas cargas de HVAC e mais circuitos
• 15kW-30kW: residências maiores, sistemas centrais ou suporte mais amplo para toda a residência

A chave de transferência também deve ter a capacidade nominal correta. Uma entrada de serviço de 200A não significa automaticamente que o gerador possa suportar toda a carga conectada, mas o ATS ainda precisa ser adequado à arquitetura do sistema elétrico e aos requisitos de isolamento em conformidade com as normas.

Quatro pontos práticos de verificação do dimensionamento

1. Conte todas as cargas críticas que devem funcionar durante uma interrupção de 2 horas, 8 horas ou 24 horas.
2. Separe as cargas de partida dos motores das cargas simplesmente resistivas.
3. Reserve uma capacidade adicional, geralmente de 10%-20%, para futuras alterações e margem de partida.
4. Confirme a amperagem, a tensão e a configuração de polos do ATS com o eletricista.

Riscos de instalação, pontos de conformidade e prioridades de manutenção

Os equipamentos de reserva residenciais podem parecer simples, mas a confiabilidade da transferência depende muito de uma instalação adequada. Aterramento deficiente, dimensionamento incorreto dos condutores, manutenção inadequada da bateria ou comutação incorreta do neutro podem comprometer o desempenho quando uma interrupção realmente ocorrer.

Riscos comuns durante a instalação

• Planejamento de combustível insuficiente para interrupções com duração de 12-48 horas
• Instalação inadequada, causando problemas de ventilação ou ruído
• Chave de transferência selecionada sem compatibilidade com a amperagem do serviço
• Ausência de uma estratégia de prioridade de carga para aparelhos com alta corrente de partida

Cronograma de manutenção de rotina

Um sistema de reserva não deve esperar até uma tempestade para revelar problemas. Muitos proprietários programam um ciclo automático de exercício semanal ou quinzenal. A condição da bateria, o nível do líquido de arrefecimento quando aplicável, a lubrificação e o histórico de alarmes do controlador devem ser verificados em intervalos regulares.

No mínimo, os proprietários devem verificar o desempenho da partida, da transferência e da retrans transferência várias vezes por ano. Um teste completo do sistema sob carga, em vez de apenas acionar o motor, oferece uma visão mais realista do funcionamento do ATS e da estabilidade do gerador.

Cinco itens de inspeção antes da temporada de tempestades

1. Tensão da bateria e condição dos terminais
2. Status do fornecimento de combustível e integridade do armazenamento
3. Alarmes do controlador ou códigos de falha
4. Ação mecânica do ATS e condição do invólucro
5. Teste de simulação bem-sucedido sem a concessionária, com as cargas selecionadas

O que os compradores devem perguntar aos fornecedores antes de escolher uma solução de reserva

Para importadores, empreiteiros e compradores de projetos que adquirem sistemas de geradores de fabricantes estabelecidos, a função de transferência deve ser discutida como parte do pacote completo, e não como uma consideração posterior. Isso é especialmente importante quando os produtos são personalizados para mercados de exportação com diferentes requisitos de tensão, frequência, invólucro e controle.

Perguntas que ajudam a melhorar as decisões de compra

• O gerador foi projetado para reserva de toda a residência ou apenas para backup de cargas essenciais?
• Quais capacidades de ATS estão disponíveis: 100A, 150A, 200A ou superiores?
• O controlador é compatível com configurações de atraso, monitoramento remoto e gerenciamento de carga?
• Quais opções de personalização para exportação estão disponíveis para invólucro, atenuação sonora ou tensão?
• Qual suporte de comissionamento e pós-venda é oferecido aos parceiros de instalação?

Fabricantes com ampla experiência em equipamentos de energia abertos, silenciosos, de alta tensão, a gás e de armazenamento de energia geralmente sabem como integrar sistemas de controle, lógica de transferência e necessidades de backup específicas da aplicação. Essa profundidade de engenharia pode ser valiosa mesmo quando o projeto final é muito menor do que uma instalação industrial.

Por que a capacidade de fornecer soluções é importante

Um fornecedor que atua em minas, hospitais, data centers e fábricas normalmente lida com requisitos de continuidade mais rigorosos, lógica de transferência por etapas e esquemas personalizados de distribuição de energia. Essas mesmas disciplinas ajudam compradores residenciais e comerciais de pequeno porte a obter soluções de reserva mais confiáveis, com menos pontos cegos no projeto.

Conclusão: uma energia de reserva confiável começa com uma transferência confiável

Um sistema de transferência automática para gerador de emergência residencial é o ponto de controle que transforma o equipamento de backup em uma solução prática, segura e responsiva de energia para a residência. Ele detecta interrupções, dá partida no gerador, isola a energia da concessionária, transfere as cargas críticas e reconecta a residência à rede após uma restauração estável.

Para proprietários e compradores, as decisões mais importantes incluem selecionar o tipo correto de transferência, compatibilizar a capacidade do gerador com a demanda real da carga, planejar um tempo de restabelecimento de 10-30 segundos e manter o sistema por meio de testes regulares. Essas medidas reduzem os riscos de interrupção e melhoram o valor a longo prazo.

Se você estiver avaliando opções de geradores de reserva, configurações personalizadas para exportação ou soluções integradas de energia de 20-3000KW, a Guangdong Yundong Diesel Generator (EPOWER) pode apoiar discussões orientadas a soluções sobre grupos geradores, configurações de transferência e planejamento de energia de backup. Entre em contato conosco agora para obter uma recomendação personalizada, discutir detalhes dos produtos ou conhecer mais soluções de fornecimento de energia para o seu mercado.
