Как работает автоматический ввод резерва для бытового аварийного генератора

Когда электроснабжение от сети прекращается, система автоматического переключения бытового аварийного генератора переводит дом на резервное питание за считанные секунды — зачастую без каких-либо действий с вашей стороны. Понимание принципа работы этого процесса помогает домовладельцам выбрать более безопасное и надежное резервное решение для таких важных нагрузок, как освещение, холодильное оборудование и медицинские приборы. В этом руководстве мы объясним последовательность переключения, основные компоненты и факторы, которые следует учитывать перед установкой системы резервного электроснабжения дома.

Для покупателей, сравнивающих варианты резервного питания дома, механизм переключения не является второстепенным аксессуаром. Он определяет, насколько быстро восстановится электропитание, насколько безопасно генератор будет изолирован от внешней сети и останутся ли критически важные цепи под напряжением при отключении на 5 секунд или полном обесточивании на 5 часов.

Хотя Guangdong Yundong Diesel Generator (EPOWER) широко занимается дизель-генераторными установками мощностью 20-3000KW и комплексными решениями электроснабжения для промышленных применений, те же инженерные принципы, лежащие в основе надежных систем переключения, важны и для проектирования бытовых резервных систем, особенно при экспортной кастомизации и планировании резервного питания.

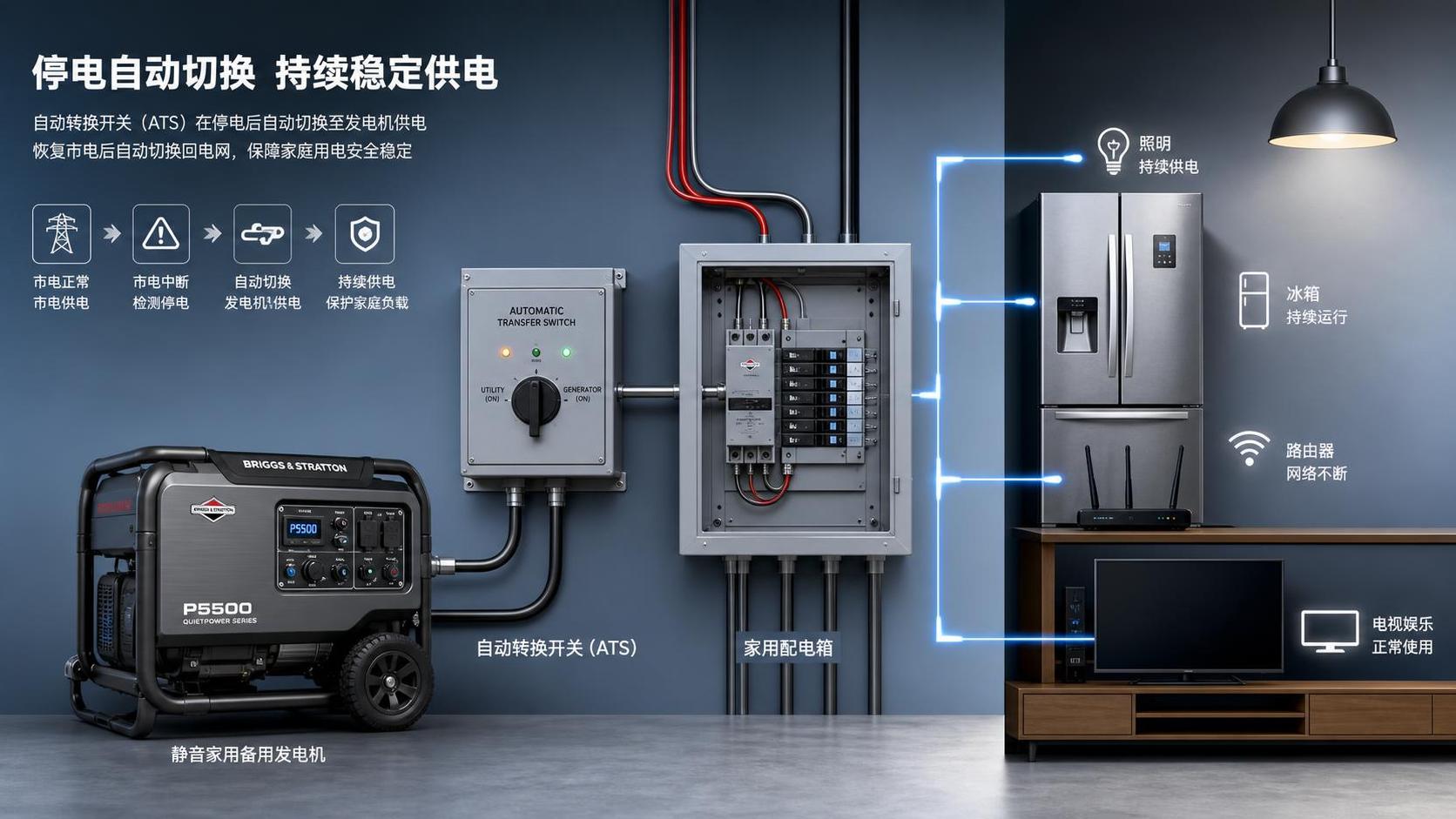

Что на самом деле делает система автоматического переключения бытового аварийного генератора

Система автоматического переключения бытового аварийного генератора круглосуточно контролирует входящее электропитание от внешней сети. Когда напряжение опускается ниже заданного порога или полностью исчезает, контроллер запускает генератор и переключает выбранные бытовые нагрузки с сети на резервный источник.

В большинстве резервных систем последовательность переключения от обнаружения отключения до принятия нагрузки занимает около 10-30 секунд. Точное время зависит от настроек контроллера, требований к прогреву генератора, стабилизации напряжения, а также от того, используется ли электроснабжение всего дома или только приоритетных цепей.

Основное назначение автоматического переключения

Первая цель — безопасность. Переключатель предотвращает обратную подачу электроэнергии в линии внешней сети, которая может повредить оборудование и создать опасность для работников электросетей. Вторая цель — непрерывность электроснабжения. Он восстанавливает питание таких нагрузок, как холодильники, дренажные насосы, маршрутизаторы, освещение и медицинские приборы, без ручного переподключения.

Почему домовладельцы предпочитают автоматическое переключение ручному

• Время срабатывания обычно измеряется секундами, а не несколькими минутами.
• Не требуется выходить на улицу во время грозы, снегопада или ночного отключения.
• Снижается риск ошибок оператора при запуске и подключении нагрузки.
• Обеспечивается лучшая защита для 3-8 важнейших цепей или при резервировании всего дома.

В домах, где морозильная камера, система безопасности или кислородный концентратор не могут долго оставаться без питания, автоматическое переключение часто становится границей между управляемым отключением и серьезным нарушением нормальной работы.

Основные компоненты системы

Перед выбором оборудования полезно понять, какие основные компоненты обеспечивают согласованную работу системы автоматического переключения бытового аварийного генератора.

Главный вывод заключается в том, что автоматическое переключение зависит не только от мощности генератора, но и от согласованной работы компонентов. Даже правильно подобранный генератор может работать недостаточно эффективно, если не учтены номинал переключателя, логика контроля параметров или обслуживание пусковой батареи.

Пошагово: как работает автоматическое переключение при отключении электроэнергии

Процесс переключения проходит по четкой последовательности. Несмотря на различия в настройках у разных производителей и требованиях нормативов, большинство резервных систем использует 5 основных этапов — от обнаружения отказа внешней сети до обратного переключения после восстановления электроснабжения.

Этап 1: Контроль электропитания от сети

ATS непрерывно контролирует напряжение и частоту со стороны внешней сети. Если напряжение выходит за допустимые пределы, например при глубокой просадке или полном исчезновении одной фазы в соответствующих системах, контроллер запускает таймер отключения.

Этап 2: Команда на запуск генератора

После короткой задержки проверки, обычно составляющей 2-10 секунд, контроллер подает сигнал запуска. Эта задержка предотвращает ложные запуски из-за кратковременных мерцаний или очень коротких нарушений электроснабжения.

Этап 3: Прогрев и стабилизация напряжения

Генератор достигает номинальной частоты вращения и стабилизирует выходные параметры. В зависимости от типа двигателя и температуры окружающей среды это может занять еще 5-20 секунд. В этот период ATS проверяет соответствие напряжения и частоты допустимым значениям перед подключением нагрузки дома.

Этап 4: Переключение нагрузки на генератор

Переключатель размыкает цепь внешней сети и замыкает цепь генератора. Такое переключение с разрывом перед замыканием имеет критическое значение, поскольку предотвращает одновременное подключение сети и генератора.

Этап 5: Обратное переключение после восстановления сети

После восстановления стабильного электроснабжения от сети ATS обычно ожидает от 30 секунд до нескольких минут перед обратным переключением. Это предотвращает многократные переключения при нестабильном восстановлении питания. После обратного переключения генератор часто работает без нагрузки в течение 1-5 минут для охлаждения, а затем отключается.

Представленная ниже временная последовательность показывает, чего на практике могут ожидать домовладельцы от работы системы автоматического переключения бытового аварийного генератора.

Хотя само переключение происходит очень быстро, общий период от отключения до восстановления питания обычно включает контроль параметров, запуск и стабилизацию. Поэтому перед включением резервного питания домовладельцы могут заметить кратковременное прерывание.

Типы автоматических переключателей для бытового резервного электроснабжения

Не каждому дому требуется одинаковая стратегия переключения. Выбор конфигурации ATS зависит от величины нагрузки, пускового тока приборов, бюджета установки и того, требуется ли владельцу резервирование всего дома или только приоритетных цепей.

ATS для всего дома

Переключатель для всего дома устанавливается на вводе электропитания и часто имеет номиналы 100A, 150A или 200A. Он обеспечивает широкое покрытие, однако генератор должен быть достаточно мощным для работы с совокупной нагрузкой либо использовать систему отключения неприоритетных нагрузок.

Щит переключения основных нагрузок

Такая конфигурация питает только выбранные цепи, например холодильное оборудование на кухне, освещение, средства связи, небольшую зону HVAC и водяные насосы. Это часто более экономичный вариант для домов, которым требуется резервная мощность 5kW-15kW, а не электроснабжение всего дома.

ATS с управлением нагрузкой

Некоторые системы могут подключать нагрузки в заданной очередности. Например, компрессоры кондиционеров, электрические водонагреватели или зарядка электромобилей могут временно блокироваться. Это позволяет меньшему генератору обеспечивать работу более широкого набора бытовых функций без срабатывания защиты от перегрузки.

Приведенное ниже сравнение поможет покупателям сопоставить тип переключения с фактическими эксплуатационными потребностями дома.

Для многих бытовых проектов резервирование основных нагрузок обеспечивает оптимальный баланс между капитальными затратами, эффективностью использования топлива и устойчивостью к отключениям. Однако дома в районах, подверженных сильным штормам, или на удаленных объектах могут требовать более мощной конфигурации резервирования всего дома.

Как правильно подобрать мощность генератора и переключателя

Система автоматического переключения бытового аварийного генератора работает эффективно только тогда, когда генератор и ATS соответствуют фактической электрической нагрузке. Избыточная мощность увеличивает капитальные и топливные затраты, а недостаточная приводит к ложным срабатываниям, проблемам с запуском электродвигателей и нестабильной работе.

Начните с рабочей и пусковой нагрузки

Домовладельцам следует учитывать как постоянные, так и пиковые нагрузки. Холодильник может потреблять умеренную мощность в рабочем режиме, но при запуске компрессора потребление возрастает в 2-3 раза. Насосы и кондиционеры могут создавать еще более высокий пусковой ток.

Типичные диапазоны мощности для жилых объектов

• 5kW-8kW: основные потребители, такие как освещение, холодильник, маршрутизатор и несколько розеток
• 8kW-15kW: основные потребители, а также дренажный насос, небольшие нагрузки HVAC и дополнительные цепи
• 15kW-30kW: большие дома, централизованные системы или более широкое резервирование всего дома

Переключатель также должен иметь соответствующий номинал. Ввод на 200A не означает автоматически, что генератор способен нести всю подключенную нагрузку, однако ATS должен соответствовать архитектуре электрической системы и требованиям нормативов по безопасной изоляции.

Четыре практических пункта проверки при подборе мощности

1. Определите все критически важные нагрузки, которые должны работать при отключении на 2 часа, 8 часов или 24 часа.
2. Отделите пусковые нагрузки электродвигателей от простых активных нагрузок.
3. Предусмотрите резерв мощности, обычно 10%-20%, для будущих изменений и обеспечения запаса при запуске.
4. Согласуйте с электриком номинальный ток, напряжение и конфигурацию полюсов ATS.

Риски установки, требования соответствия и приоритеты технического обслуживания

Бытовое резервное оборудование может выглядеть простым, однако надежность переключения в значительной степени зависит от правильного монтажа. Некачественное заземление, неправильный выбор сечения проводников, недостаточное обслуживание батареи или некорректное переключение нейтрали могут ухудшить работу системы в момент фактического отключения.

Распространенные риски при установке

• Недостаточное планирование запаса топлива для отключений продолжительностью 12-48 часов
• Неправильное размещение, вызывающее проблемы с вентиляцией или уровнем шума
• Выбор переключателя без соответствия номинальному току ввода
• Отсутствие стратегии приоритета нагрузок для приборов с высоким пусковым током

График регулярного технического обслуживания

Резервная система не должна ждать шторма, чтобы выявить неисправности. Многие владельцы планируют автоматический тренировочный цикл еженедельно или раз в две недели. Состояние батареи, уровень охлаждающей жидкости, если применимо, смазка и история аварий контроллера должны регулярно проверяться.

Как минимум домовладельцам следует несколько раз в год проверять запуск, переключение и обратное переключение. Полное испытание системы под нагрузкой, а не только проворачивание двигателя, дает более реалистичное представление о работе ATS и стабильности генератора.

Пять пунктов проверки перед сезоном штормов

1. Напряжение батареи и состояние клемм
2. Состояние запаса топлива и герметичность хранения
3. Аварийные сигналы или коды неисправностей контроллера
4. Механическое срабатывание ATS и состояние корпуса
5. Успешное моделирование отключения сети с выбранными нагрузками

Что покупателям следует спросить у поставщиков перед выбором резервного решения

Импортерам, подрядчикам и закупщикам проектов, приобретающим генераторные системы у зарекомендовавших себя производителей, следует обсуждать функцию переключения как часть комплексного решения, а не как второстепенный элемент. Это особенно важно, когда продукция адаптируется для экспортных рынков с различными требованиями к напряжению, частоте, корпусу и управлению.

Вопросы, помогающие принимать более обоснованные решения при закупке

• Предназначен ли генератор для резервирования всего дома или только основных нагрузок?
• Какие номиналы ATS доступны: 100A, 150A, 200A или выше?
• Поддерживает ли контроллер настройку задержек, удаленный мониторинг и управление нагрузкой?
• Какая экспортная кастомизация доступна для корпуса, шумоподавления или вариантов напряжения?
• Какие услуги по вводу в эксплуатацию и послепродажная поддержка предоставляются партнерам по установке?

Производители с большим опытом работы с открытым, бесшумным, высоковольтным и газовым энергетическим оборудованием, а также системами накопления энергии, обычно хорошо понимают, как интегрировать системы управления, логику переключения и резервные решения с учетом конкретного применения. Такой инженерный опыт может быть ценен даже тогда, когда конечный проект значительно меньше промышленной установки.

Почему важны комплексные возможности поставщика

Поставщик, работающий с шахтами, больницами, центрами обработки данных и заводами, обычно имеет дело с более строгими требованиями к непрерывности питания, поэтапной логикой переключения и индивидуальными схемами распределения электроэнергии. Эти же компетенции помогают покупателям бытовых и небольших коммерческих систем получать более надежные резервные решения с меньшим количеством проектных пробелов.

Заключение: надежное резервное питание начинается с надежного переключения

Система автоматического переключения бытового аварийного генератора является узлом управления, который превращает резервное оборудование в практичное, безопасное и оперативное решение для электроснабжения дома. Она обнаруживает отключение, запускает генератор, изолирует внешнюю сеть, переключает критически важные нагрузки и возвращает дом на питание от сети после ее стабильного восстановления.

Для домовладельцев и покупателей наиболее важные решения включают выбор подходящего типа переключения, соответствие мощности генератора фактической нагрузке, планирование восстановления питания в течение 10-30 секунд и регулярное техническое обслуживание системы. Эти меры снижают риски, связанные с отключениями, и повышают долгосрочную ценность оборудования.

Если вы оцениваете варианты резервных генераторов, индивидуальные экспортные конфигурации или комплексные решения электроснабжения мощностью 20-3000KW, Guangdong Yundong Diesel Generator (EPOWER) готова обсудить решения с учетом конкретных задач, включая генераторные установки, схемы переключения и планирование резервного питания. Свяжитесь с нами, чтобы получить индивидуальную рекомендацию, обсудить характеристики продукции или изучить другие решения электроснабжения для вашего рынка.
